คำอธิบาย
เซนเซอร์ตรวจวัดความเข้มข้นของก๊าซเอทิลีนสำหรับห้องบ่มผลไม้ ห้องเย็น โรงเรือนเกษตร และงานตรวจสอบก๊าซในภาคอุตสาหกรรม รองรับ RS485 Modbus
คุณสมบัติเด่น
- ตรวจวัดก๊าซเอทิลีน C2H4 ช่วง 0-100 ppm
- ความละเอียด 0.1 ppm
- ตอบสนองรวดเร็วภายใน 20 วินาที
- ผ่านการสอบเทียบหลายจุดด้วยก๊าซมาตรฐาน
- มีระบบชดเชยค่าการวัดเพื่อลดความคลาดเคลื่อนระยะยาว
- ตัวเรือน ABS ชนิดหน่วงการติดไฟ
- ระดับการป้องกัน IP65
- รองรับการติดตั้งแบบแขวนผนังหรือยึดกับท่อ
- มีเอาต์พุตแบบสายและระบบสื่อสารไร้สายให้เลือก
ตัวเลือกรุ่นและเอาต์พุต
- BeeIoT YF500-C2H4(R) RS485 Modbus
สเปกสินค้า (Specifications)
| รายการ | ข้อมูล |
|---|---|
| ก๊าซที่ตรวจวัด | Ethylene, C2H4 |
| ช่วงการตรวจวัด | 0-100 ppm |
| ความละเอียด | 0.1 ppm |
| ความแม่นยำ | ±5%FS |
| ระยะเวลาตอบสนอง | ≤20 วินาที |
| Repeatability | ≤2% |
| Zero Drift | ≤10 ppm |
| Stability | ≤2% ของค่าสัญญาณ |
| ระยะเวลาอุ่นเครื่อง | ≥3 นาที |
| อายุการใช้งานเซนเซอร์ | ประมาณ 2 ปี |
| แรงดันไฟเลี้ยง | DC 10-30V |
| แรงดันไฟเลี้ยงมาตรฐาน | DC 24V |
| กำลังไฟที่ใช้ | 0.18W |
| เอาต์พุตมาตรฐาน | RS485 |
| เอาต์พุตเสริม | 4-20mA, 0-5V, LoRaWAN, WiFi, BLE หรือ 4G |
| วัสดุตัวเรือน | ABS ชนิดหน่วงการติดไฟ |
| ระดับการป้องกัน | IP65 |
| อุณหภูมิใช้งาน | -20 ถึง 60°C |
| ความชื้นใช้งาน | 0-99%RH ไม่มีการควบแน่น |
| อุณหภูมิจัดเก็บ | -30 ถึง 60°C |
| ความชื้นจัดเก็บ | 0-99%RH ไม่มีการควบแน่น |
| รูปแบบการติดตั้ง | ติดผนังหรือติดตั้งกับท่อ |
ตัวเลือกรุ่นและเอาต์พุต
| รุ่น | เอาต์พุตหรือการสื่อสาร |
|---|---|
| YF500-C2H4(R) | RS485 Modbus |
| YF500-C2H4(L) | LoRaWAN |
| YF500-C2H4(W) | WiFi |
| YF500-C2H4(B) | Bluetooth BLE |
| YF500-C2H4(20) | Analog 4-20mA |
| YF500-C2H4(V5) | Analog 0-5V |
การต่อสาย
| รุ่นเอาต์พุต | ขั้วต่อ | หน้าที่ |
|---|---|---|
| RS485 | 24V | ไฟเลี้ยงขั้วบวก |
| RS485 | GND | ไฟเลี้ยงขั้วลบ |
| RS485 | A | RS485 A |
| RS485 | B | RS485 B |
| 4-20mA | 24V | ไฟเลี้ยงขั้วบวก |
| 4-20mA | GND | ไฟเลี้ยงขั้วลบ |
| 4-20mA | IOUT | สัญญาณเอาต์พุต 4-20mA |
| 0-5V | 24V | ไฟเลี้ยงขั้วบวก |
| 0-5V | GND | ไฟเลี้ยงขั้วลบ |
| 0-5V | VOUT | สัญญาณเอาต์พุตแรงดัน |
การนำไปใช้งาน
- ตรวจสอบระดับเอทิลีนในห้องบ่มผลไม้
- ควบคุมกระบวนการเร่งสุกและรักษาคุณภาพผลผลิต
- ตรวจวัดในห้องเย็นและคลังเก็บสินค้าเกษตร
- ตรวจสอบสภาพแวดล้อมภายในโรงเรือน
- ระบบแจ้งเตือนการรั่วไหลของก๊าซในโรงงาน
- งานปิโตรเคมีและโรงงานผลิตสารเคมี
- กระบวนการผลิตเซมิคอนดักเตอร์
- เชื่อมต่อ PLC, Data Logger, Gateway หรือระบบ IoT
Dimension
| ส่วนประกอบ | ขนาด |
|---|---|
| ชุด Transmitter หลัก | 124 × 94 × 45 mm |
| ชุดหัวเซนเซอร์ | 118 × 50 × 34 mm |
ในชุดประกอบด้วย

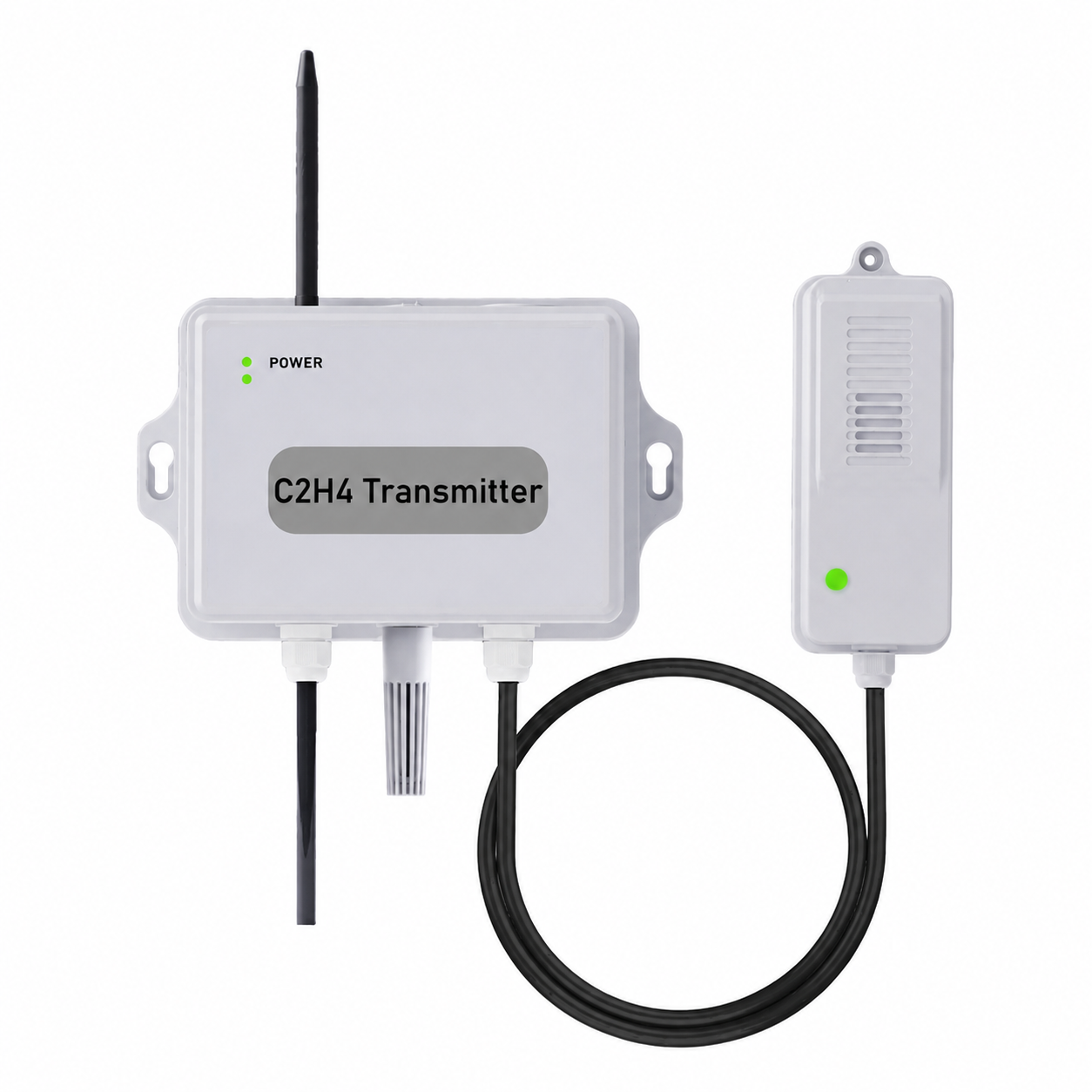

- ตัวส่งสัญญาณ YF500 จำนวน 1 ชุด
- หัวตรวจวัดก๊าซเอทิลีน C2H4 พร้อมสายเชื่อมต่อ จำนวน 1 ชุด
- เอาต์พุตหรือระบบสื่อสารตามรุ่นที่สั่งซื้อ
หมายเหตุสำคัญ
- เอาต์พุตแต่ละแบบเป็นตัวเลือกรุ่นสินค้า ไม่ควรระบุว่ามีทุกเอาต์พุตพร้อมกันในเครื่องเดียว
- เอกสารระบุรุ่นแรงดันเป็น 0-5V แต่หน้าการต่อสายกล่าวถึง 0-5V/0-10V หากลูกค้าต้องการ 0-10V ต้องยืนยันกับผู้ผลิตก่อนสั่งซื้อ
- ค่า Zero Drift ≤10 ppm ในเอกสารถือว่าค่อนข้างสูงเมื่อเทียบกับช่วงวัด 0-100 ppm ควรขอผู้ผลิตยืนยันอีกครั้งก่อนนำไปใช้ในงานที่ต้องการความแม่นยำสูง
- อายุเซนเซอร์ 2 ปีเป็นค่าตามเอกสาร อายุจริงขึ้นอยู่กับความเข้มข้นของก๊าซ อุณหภูมิ ความชื้น และสภาพแวดล้อมใช้งาน
Datasheet
