คำอธิบาย
สปีดคอนโทรล ESC ขนาด 30A พร้อมวงจร BEC 5V/3A ในตัว จ่ายไฟให้รีซีฟเวอร์และเซอร์โวได้โดยไม่ต้องใช้แบตเตอรี่แยก รองรับแบตเตอรี่ LiPo 2-3S เหมาะสำหรับเครื่องบินบังคับ รถบังคับ และงาน DIY ที่ใช้มอเตอร์ Brushless พร้อมเชื่อมปลั๊กเรียบร้อย ติดตั้งใช้งานได้ทันที
คุณสมบัติ
- รองรับกระแสต่อเนื่อง 30A
- วงจร BEC ในตัว 5V/3A สำหรับจ่ายไฟให้ Receiver และ Servo
- รองรับแบตเตอรี่ LiPo 2S-3S (7.4V-11.1V)
- รองรับมอเตอร์ Brushless Sensorless 3 เฟส
- มีระบบป้องกันแรงดันต่ำ (Low Voltage Cutoff)
- มีระบบป้องกันความร้อนเกิน (Over Temperature Protection)
- มีระบบเริ่มต้นการทำงานแบบนุ่มนวล (Soft Start)
- เชื่อมปลั๊กพร้อมใช้งาน ลดขั้นตอนการติดตั้ง
- น้ำหนักเบา เหมาะสำหรับเครื่องบินบังคับและรถบังคับ
สเปกสินค้า (Specifications)
- ประเภท: Brushless Electronic Speed Controller (ESC)
- กระแสต่อเนื่อง: 30A
- กระแสสูงสุด (Burst): 40A (ไม่เกิน 10 วินาที)
- BEC Output: DC 5V / 3A
- แรงดันแบตเตอรี่: LiPo 2-3S (7.4V-11.1V)
- รองรับมอเตอร์: Brushless Sensorless
- ความถี่ PWM: 8kHz
- ระบบป้องกัน:
- Low Voltage Protection
- Over Temperature Protection
- Signal Loss Protection
- การเชื่อมต่อ:
- อินพุต: แบตเตอรี่ LiPo
- เอาต์พุต: มอเตอร์ Brushless 3 เฟส
- สายสัญญาณ Servo 3 Pin
การนำไปใช้งาน
- เครื่องบินบังคับวิทยุ (RC Airplane)
- รถบังคับไฟฟ้า (RC Car)
- เรือบังคับไฟฟ้า (RC Boat) ที่ใช้มอเตอร์ Brushless ตามสเปก
- โครงงาน Arduino / ESP32 ควบคุมมอเตอร์ Brushless
- งาน DIY และหุ่นยนต์ที่ใช้ ESC ควบคุมความเร็วมอเตอร์
ในชุดประกอบด้วย

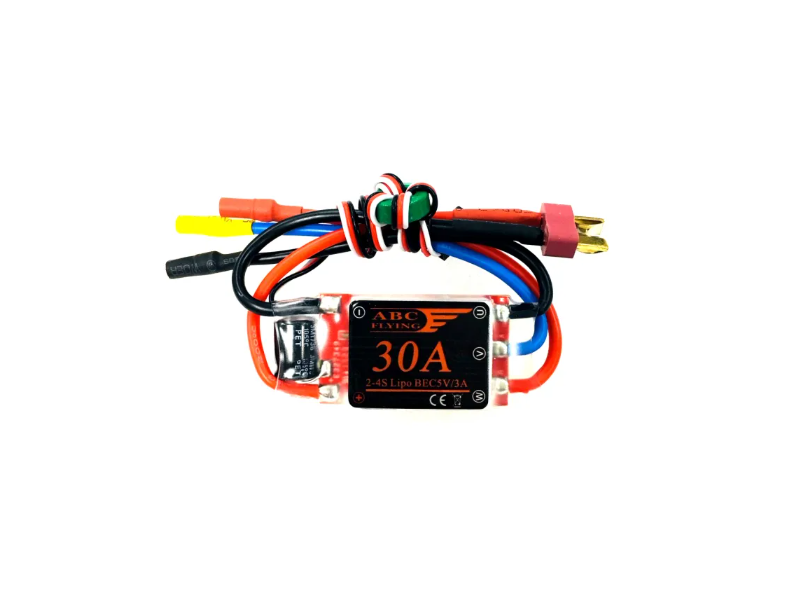

- 1 × สปีดคอนโทรล ESC ABC 30A พร้อม BEC 5V/3A
- เชื่อมปลั๊กแบตเตอรี่และสายมอเตอร์พร้อมใช้งาน

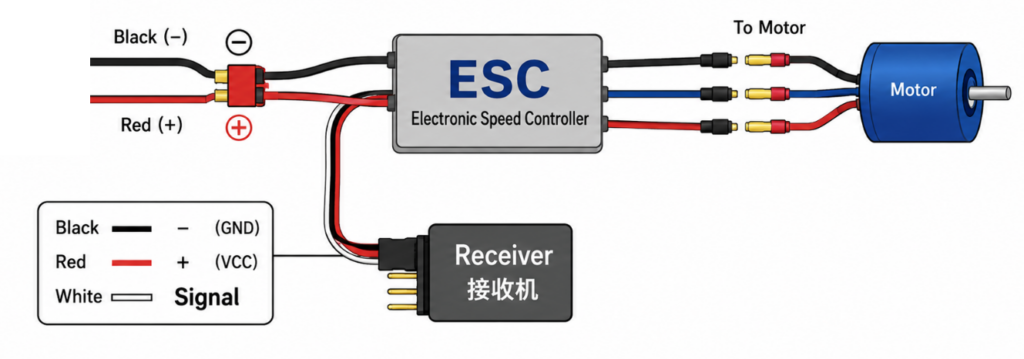

Wiring
ตารางการตั้งค่า
| Menu | รายการ | ตัวเลือก | เสียง |
|---|---|---|---|
| Music1 | Throttle Range Calibration | คาลิเบรตคันเร่ง | A-A-A-A |
| Music2 | Brake | เปิด/ปิดเบรก | B-B-B-B |
| Music3 | Battery Type | Ni-MH | C-C-C-C |
| LiPo | D-D-D-D | ||
| Music5 | Low Voltage Cutoff | Low (2.8V/Cell) | E-E-E-E |
| Music6 | Medium (3.0V/Cell) | AA-AA-AA-AA | |
| Music7 | High (3.2V/Cell) | BB-BB-BB-BB | |
| Music8 | Factory Reset | คืนค่าโรงงาน | CC-CC-CC-CC |
| Music9 | Timing | Automatic | DD-DD-DD-DD |
| Music10 | Low | EE-EE-EE-EE | |
| Music11 | High | AAA-AAA-AAA-AAA | |
| Music12 | Start-up | Ultra Smooth | BBB-BBB-BBB-BBB |
| Music13 | Smooth | CCC-CCC-CCC-CCC | |
| Music14 | Accelerated | DDD-DDD-DDD-DDD | |
| Music15 | Helicopter Mode | Turn Off | EEE-EEE-EEE-EEE |
| Music16 | Helicopter Mode 1 | AAAA-AAAA-AAAA | |
| Music17 | Helicopter Mode 2 | BBBB-BBBB-BBBB-BBBB | |
| Music18 | Motor Rotation | Reverse/สลับทิศหมุน | CCCC-CCCC-CCCC-CCCC |
| Music19 | PWM Frequency | 8kHz | DDDD-DDDD-DDDD-DDDD |
| Music20 | 16kHz | EEEE-EEEE-EEEE-EEEE | |
| Music21 | Low Voltage Protection | Reduce Power | AD-AD-AD-AD |
| Music22 | Cutoff Output | AE-AE-AE-AE |
