คำอธิบาย

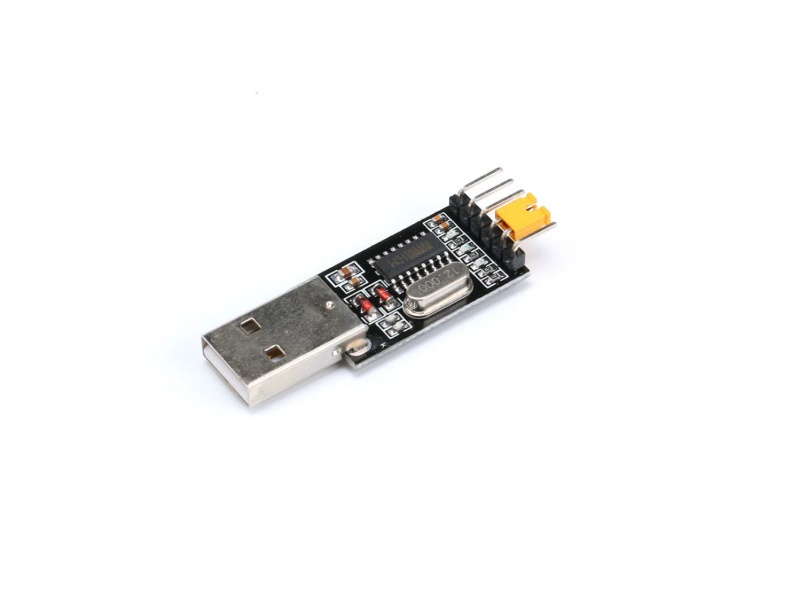

โมดูล USB to Serial TTL คืออุปกรณ์ที่ใช้แปลงสัญญาณ USB เป็น UART (TTL) ในการเชื่อมต่อระหว่างคอมพิวเตอร์กับอุปกรณ์ที่ใช้ UART เช่น Arduino, ESP8266, STM32 ฯลฯ
สเปกสินค้า (Specifications)
- Model: USB Type A to TTL UART Serial CH340G
- Chip: CH340G
- Interface: USB to UART TTL
- Logic Level: TTL
- Signal Pin: TXD, RXD, GND, VCC
- Power Supply: USB 5V
- Supported Baud Rate: ขึ้นอยู่กับการตั้งค่าไดรเวอร์และอุปกรณ์ปลายทาง
- Driver: CH340 Driver
- Compatible OS: Windows / Linux / macOS บางเวอร์ชันอาจต้องติดตั้ง Driver เพิ่ม
การใช้งาน:
- เชื่อมต่อกับบอร์ด Arduino Pro Mini, ESP8266/ESP32 ที่ไม่มี USB บนบอร์ด
- เชื่อมต่อเซนเซอร์/โมดูล ที่มี UART เช่น GPS, GSM, RFID
- Flash Firmware ให้กับบอร์ดหรืออุปกรณ์ต่างๆ
Driver CH340G
- ก่อนใช้งานกับ Windows ควรติดตั้งไดรเวอร์ CH340G สามารถดาวน์โหลดได้จากเว็บไซต์ของ WCH:
- http://www.wch.cn/downloads/CH341SER_EXE.html
Pinout ของโมดูล CH340G
| Pin | หน้าที่ (Function) |
|---|---|
| VCC | จ่ายไฟให้โมดูล (มักจะเป็น 5V หรือ 3.3V) |
| GND | กราวด์ (Ground) |
| TXD | ส่งข้อมูลจาก CH340G ไปยัง MCU (Transmit) |
| RXD | รับข้อมูลจาก MCU ไปยัง CH340G (Receive) |
| DTR | Data Terminal Ready (ใช้กับ Auto Reset บางบอร์ด Arduino) |
| RTS | Request to Send (น้อยโมดูลจะมี) |
แรงดันไฟ TTL:
จัมเปอร์สวิตช์เลือกแรงดัน 3.3V หรือ 5V ขา TX/RX จะทำงานตามแรงดันที่เลือก
การต่อกับ Arduino Pro Mini
| CH340G | Arduino Pro Mini |
|---|---|
| VCC | VCC (ตามแรงดันที่เลือก) |
| GND | GND |
| TXD | RX (รับข้อมูลจาก CH340G) |
| RXD | TX (ส่งข้อมูลไปยัง CH340G) |
| DTR | DTR หรือ RST ผ่าน C=0.1uF (สำหรับ Auto Reset) |
