คำอธิบาย

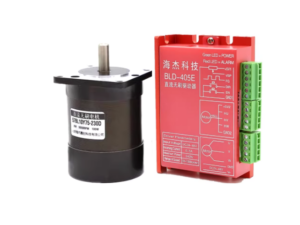

หาไดรเวอร์ที่มีฟังก์ชั่นควบคุมความเร็ว BLDC Motor Driver ไดร์เวอร์มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน BLD ไดร์เวอร์มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน การควบคุมมอเตอร์แบบ PWM BLDC Motor speed range 20000 (rpm) การปรับค่าความเร็ว RV ในตัว การปรับค่าความเร็วด้วยอะนาล็อกโพเทนชิออมิเตอร์ภายนอก
- แรงดันไฟฟ้า Voltage Input DC18-50V (Max 56V)
- Rated Power 300 Watts (48V, 440W / 24V, 300W)
- Rated Current 15A
- Hall signal voltage 5V Hall Drive Current 12mA
- สำหรับมอเตอร์ BLDC 3 Phase
- Maximum Speed Support 20000RPM
- External speed potentiometer 10kOhm
โหมดการควบคุมความเร็ว Speed Regulation Control
- ควบคุมผ่าน Built-in Potentiometer Control
- ควบคุมผ่าน External Potentiometer Control
- ควบคุมผ่าน External analog signal DC 0-5V Control
- ควบคุมผ่าน BLDC PWM Control SV
การต่อสายไฟ Connecting Terminal
Power connection | DC + | Power supply positive |
DC – | Power supply negative |
Motor connection | W | Motor W phase |
V | Motor V phase | |
U | Motor U phase |
Control signal
ต่อโพเทนชิโอมิเตอร์ควบคุมความเร็ว
Control signal | SV | ① External potentiometer speed setting input; ② External analog voltage input terminal ③ PWM speed setting input |
COM | Common port (OV) | |
F/R | Motor direction control terminal;
|
|
EN | Stop signal terminal;
|
|
BRK | Motor brake stop control signal
|
Hall signal
Hall signal | REF- | Hall sensor signal – |
HW | Hall sensor signal Hw | |
HV | Hall sensor signal Hv | |
HU | Hall sensor signal Hu | |
REF+ | Hall sensor signal power supply + |
Output signal | SPEED | Output pulse frequency corresponded with running speed. Speed can be figured out according:N(rpm)= (F/P)x60/3
F: Output pulse frequency P: Motor pole pairs N: Motor speed For example: Motor has 4 pole pairs, F = 1 sec/2ms=500Hz N (rpm) = (500/4)x60/3 = 2500 |
ALM | Motor or driver fault signal output. It is 5v in normal situation and OV when fault occurs. |
Function Setting
ACC/DEC time setting
- Set acceleration time and deceleration time by ACC/ DEC
- Range is 0.3-15s.
Motor poles pair selection
SW1 is for motor poles pair selection to match different BLDC motor.
- ON = 2P
- OFF = 4P When closed-loop mode is selected, poles pair should be set rightly.
Open/Closed loop SW2 setting
- SW2 ON = Closed loop
- SW2 OFF = Open loop
Start and stop
EN control is natural stop;
When EN and COM terminal are connected, the motor runs.Otherwise, the motor stops slowly.
By connecting a switch between COM and EN or using, PLC can control the motor start and stop.
Brake
BRK control is rapid stop
When connecting the BRK and COM, the motor stops quickly. Otherwise, the motor runs.
By connecting a switch between COM and BRK or using PLC could control run and rapid stop.
Direction control
F/R and COM disconnect in default, when power is on,motor will start to run CW.
F/R and COM disconnect, motor runs clockwise.
Dimension
ข้อดีของมอเตอร์ Brushless DC เทียบกับมอเตอร์ DC
- มอเตอร์กระแสตรงไร้แปรงถ่าน (BLDC) มีประสิทธิภาพสูงและสามารถควบคุมได้ดีเยี่ยม
- สามารถควบคุมได้อย่างต่อเนื่องที่แรงหมุนสูงสุด (แรงบิด) เมื่อเทียบกับมอเตอร์แบบแปรงจะให้แรงบิดสูงสุดในบางจุดเท่านั้นในการหมุน นี่คือสาเหตุที่แม้แต่มอเตอร์ BLDC ขนาดเล็กก็สามารถส่งกำลังได้มาก
- สามารถควบคุมมอเตอร์ BLDC โดยใช้กลไกป้อนกลับเพื่อส่งมอบแรงบิดและความเร็วในการหมุนที่ต้องการอย่างแม่นยำ
- การควบคุมที่แม่นยำจะช่วยลดการใช้พลังงานและการสร้างความร้อน
- ในกรณีที่มอเตอร์ BLDC ใช้พลังงานจากแบตเตอรี่จะทำให้อายุการใช้งานแบตเตอรี่ยาวนานขึ้น
- การสร้างเสียงรบกวนทางไฟฟ้าต่ำเนื่องจากไม่มีแปรงถ่าน และยังก่อให้เกิดประกายไฟเมื่อมีการสัมผัส
- มอเตอร์ BLDC ใช้กันอย่างแพร่หลายในหลาย ๆ แอพพลิเคชั่น
- มอเตอร์ BLDC มีข้อดีในการประหยัดพลังงานเมื่อเทียบกับมอเตอร์ประเภทอื่น ๆ
