DMBL15-2 ไดรเวอร์ มอเตอร์บัสเลส BLDC Motor Driver DC12-24V/4A 70W BLD-70B

คำอธิบาย

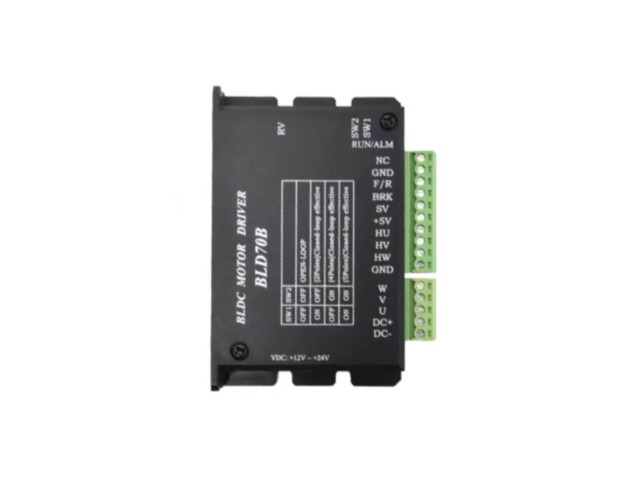

BLDC Motor Driver BLD-70B

ไดรเวอร์ควบคุมมอเตอร์กระแสตรงไร้แปรงถ่าน (BLDC) ขนาดกะทัดรัด ใช้งานง่าย รองรับการควบคุมความเร็ว ทิศทาง และเบรก เหมาะสำหรับงานอุตสาหกรรมขนาดเล็ก งาน DIY และระบบที่ใช้พลังงาน DC ที่มีประสิทธิภาพสูงและคุ้มค่า ออกแบบมาเพื่อการควบคุมการเคลื่อนไหวที่แม่นยำ สามารถให้กำลังขับสูงสุด 70 วัตต์ โดยใช้เทคโนโลยีควบคุมกระแสขั้นสูง พร้อมระบบป้องกันที่เชื่อถือได้สำหรับการใช้งานที่ต่อเนื่อง

คุณสมบัติเด่น

• BLD-70B (ใหม่): SV รองรับ “PWM pulse signal speed regulation”
• BLD-70B (ใหม่): มีตัวเลือก Open loop / Closed loop และกำหนด pole pair ด้วยสวิตช์ (เช่น 2/4/5 pole pair) พร้อม“โหมด Closed-loop ของรุ่นมาตรฐาน Max 3000rpm”

• แรงบิดสูง – รองรับการเร่งและการทำงานที่มั่นคง
• เสียงรบกวนและการสั่นสะเทือนต่ำ – เหมาะสำหรับงานที่ต้องการความเงียบและความนุ่มนวล
• เทคโนโลยีควบคุมกระแสขั้นสูง – เพิ่มประสิทธิภาพการทำงานและการตอบสนองของมอเตอร์
• ระบบป้องกันครบถ้วน
• ป้องกันกระแสเกิน
• ป้องกันการทำงานเกินโหลด

Spec

Spec

• DC12-24V
• Rated Current 4.2A
• Rated Power 70 Watts
• สำหรับมอเตอร์ BLDC 3 Phase

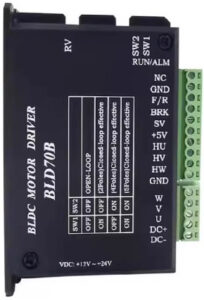

Control Signal terminal

SV : ขาอินพุตควบคุมความเร็ว รองรับ 3 รูปแบบ

1. Potentiometer ภายนอก
2. สัญญาณอนาล็อก 0–5V
3. สัญญาณ PWM Pulse สำหรับควบคุมความเร็ว

BRK : ขาควบคุมเบรก

• ปล่อยลอย (ไม่ต่อกับ GND) → มอเตอร์ทำงาน
• ช็อต BRK กับ GND → มอเตอร์เบรกหยุดทันที

F/R : ขาควบคุมทิศทางการหมุน

• ปล่อยลอย (ไม่ต่อ GND) → หมุนทิศทาง Forward
• ช็อต F/R กับ GND → หมุน Reverse

GND : กราวด์สัญญาณควบคุม

NC : ขาสำรอง (Input signal) ยังไม่ถูกใช้งานในรุ่นมาตรฐาน

External Speed Setting potentiometer

External Speed Setting analog voltage input

Hall signal

• HU Brushless DC motor hall signal HU
• HV Brushless DC motor hall signal HV
• HW Brushless DC motor hall signal HW

Motor signal

• U Brushless DC motor U phase
• V Brushless DC motor V phase
• W Brushless DC motor W phase

Power connection

• DC+ Input Positive (DC12-30V)
• DC- Input Negative

แผนภาพการเดินสายไฟ wiring diagram

Start and brake

Direction control

Built-in potentiometer RV speed

Rotate the built-in speed potentiometer RV clockwise ，+   speed.
Rotate the built-in speed potentiometer RV counterclockwise ， –   speed.

Note:

• When need to use the external SV input control speed mode, rotate the built-in speed potentiometer RV counterclockwise to the limit position

ข้อมูลการควบคุมเพิ่มเติม

• Built-in Potentiometer (RV):
• หมุนตามเข็มนาฬิกา: เพิ่มความเร็ว
• หมุนทวนเข็มนาฬิกา: ลดความเร็ว
• กรณีใช้สัญญาณ SV ภายนอก (0–5V):
• ต้องหมุน RV ทวนเข็มนาฬิกาจนสุดก่อน

External potentiometer to adjust speed

External analog signal to regulate DC 0-5V

Closed Loop Operation (การตั้งค่าโหมดควบคุมรอบแบบปิด)

การตั้งค่าโหมดการทำงานของไดรเวอร์ทำผ่าน DIP Switch SW1 และ SW2 โดยมีความหมายดังนี้

ตารางการตั้งค่า SW1 / SW2

• SW1 = 0, SW2 = 0
  Open Loop
  โหมดควบคุมแบบเปิด ไม่ใช้ฟีดแบ็กความเร็วจาก Hall
  เหมาะกับงานทั่วไป ไม่ต้องการความแม่นยำรอบสูง

• SW1 = 1, SW2 = 0
  Closed Loop – 2 Pole Pair
  ใช้กับมอเตอร์ BLDC ที่มี 2 pole pair
  ควบคุมรอบคงที่แม้โหลดเปลี่ยน

• SW1 = 0, SW2 = 1
  Closed Loop – 4 Pole Pair
  ใช้กับมอเตอร์ BLDC ที่มี 4 pole pair
  เป็นค่าที่พบบ่อยในมอเตอร์อุตสาหกรรมขนาดเล็ก

• SW1 = 1, SW2 = 1
  Closed Loop – 5 Pole Pair
  ใช้กับมอเตอร์ BLDC ที่มี 5 pole pair
  ให้แรงบิดดีที่รอบต่ำ

หมายเหตุ

• ในโหมด Closed Loop รุ่นมาตรฐานจะถูกจำกัดความเร็วสูงสุดไว้ที่ 3000 RPM
• ถ้าต้องการรอบสูงกว่านี้ ต้องใช้ Open Loop
• ถ้าตั้งค่า Pole Pair ไม่ตรงกับมอเตอร์จริง→ รอบจะเพี้ยน→ มอเตอร์สั่น→ แรงบิดตก

แนวทางเลือกใช้งาน

• งานสายพาน / Conveyor / โหลดเปลี่ยน → Closed Loop
• งานพัดลม / รอบสูง / โหลดคงที่ → Open Loop
• ไม่แน่ใจ Pole Pair ของมอเตอร์ → เช็กจาก datasheet หรือจำนวน Hall ต่อรอบก่อนตั้งค่า

ตารางข้อแตกต่าง BLD-70/BLD-70B

Dimension

ในชุดประกอบด้วย

• ไดรเวอร์ มอเตอร์ มอเตอร์บัสเลส ดีซี BLDC Motor Driver BLD-70B

การนำไปใช้งาน

• ระบบสายพานลำเลียงขนาดเล็ก
• หุ่นยนต์, AGV ขนาดเล็ก
• พัดลมอุตสาหกรรม DC
• เครื่องจักรขนาดเล็กที่ต้องการควบคุมความเร็วและทิศทาง
• งานทดลอง งานโปรเจกต์ และระบบที่ใช้แบตเตอรี่
