MTBG38-RZ มอเตอร์ BLDC-38SRZ Motor+Gearbox ZGX38RSS

MTBG38-RZ มอเตอร์ BLDC-38SRZ Motor+Gearbox ZGX38RSS

รหัสสินค้า: MTBG38-RZ หมวดหมู่: ป้ายกำกับ: , , , , , , , , , , , , ,

คำอธิบาย

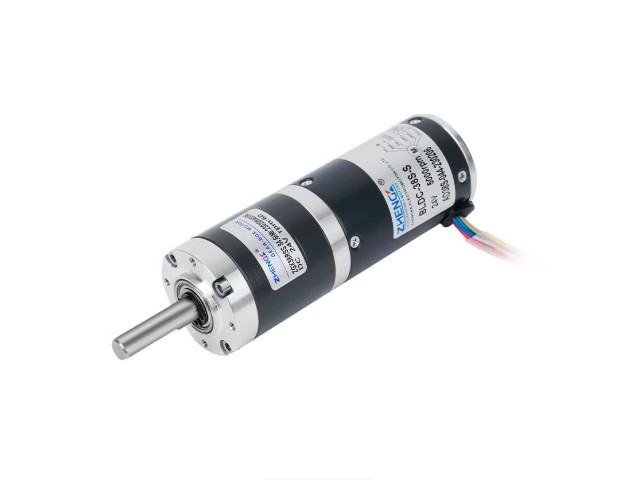

BLDC-38SRZ-FS Motor + Gearbox ZGX38RSS

  • BLDC-38SRZ-FS = ตัวมอเตอร์ BLDC (ใช้ไดรเวอร์ BLDC) มอเตอร์ตัวนี้คือ BLDC + Controller ในตัว
  • ZGX38RSS Gearbox = หัวเกียร์ดาว 38mm (เลือกอัตราทดได้หลายค่า)

สเปก

  • โครงสร้าง: โลหะ
  • แรงรับแนวรัศมี (Radial load): ≤ 8 kgf
  • แรงรับแนวแกน (Axial load): ≤ 3 kgf
  • แรงกดอินพุตสูงสุด: ≤ 15 kgf
  • ระยะคลอนรัศมี: ≤ 0.1 mm
  • ระยะคลอนแนวแกน: ≤ 0.4 mm

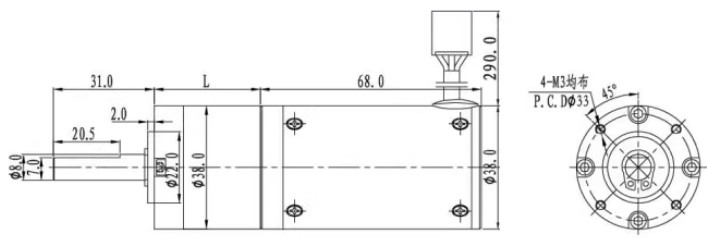

Dimension

รุ่นเกียร์ Output rpm ≈ Motor rpm ÷ Gear ratio

Speed ratio 16–49

Output speed อัตราทดโดยประมาณ
200 rpm ~1:16
100 rpm ~1:30
60 rpm ~1:49

Speed ratio 64–121

Output speed อัตราทดโดยประมาณ
60 rpm ~1:64
35 rpm ~1:100–121

Speed ratio 256–768

Output speed อัตราทดโดยประมาณ
20–25 rpm ~1:256
10–15 rpm ~1:400
5–7 rpm ~1:768

ใช้งานกับเครื่องจักรทั่วไป/คอนเวเยอร์/มอเตอร์ที่ต้องการฟีดแบ็กตำแหน่งหรือความเร็ว

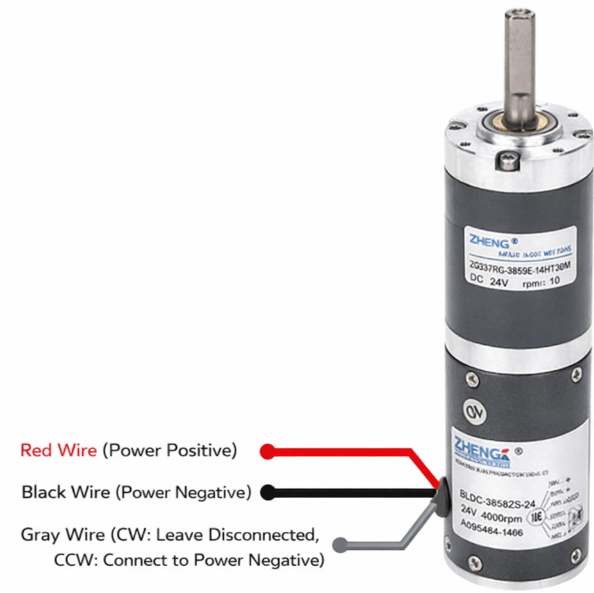

การเดินสาย (Wiring of Motors) แบบ 3 สาย (3 Wires – 12V / 24V) → ปรับรอบได้

  • ให้ต่อสายตามแผนผังการเดินสาย (Wiring Diagram) อย่างเคร่งครัด

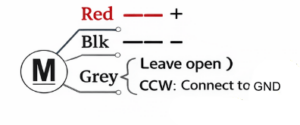

แผนผังการเดินสาย

  1. แดง (V+) : ไฟบวก DC
  2. ดำ (V− / GND) : ไฟลบ
  3. เทา (DIR) : เลือกทิศทางหมุน สายสีเทา — ควบคุมทิศทางหมุน
    • ปล่อยลอย (ไม่ต่อ) → หมุนตามเข็ม (CW)
    • ต่อเข้าขั้วลบ → หมุนทวนเข็ม (CCW)

ข้อควรระวังสำคัญ

  1. ห้ามสลับขั้วไฟ + / − (แดง/ดำ)→ ไดรเวอร์ภายใน ไหม้ทันที ไม่มีฟิวส์กันพลาด

ตารางแบ่งตาม อัตราทด → ความยาวเกียร์ → จำนวนสเตจ → แรงบิดสูงสุด

อัตราทด L (mm) จำนวนสเตจ แรงบิดสูงสุด
1/7 23.7 1 2 kgf·cm
1/16 – 1/49 32.7 2 6 kgf·cm
1/64 – 1/196 41.7 3 10 kgf·cm
1/256 – 1/765 50.7 4 15 kgf·cm
1/2141 – 1/3125 59.7 5 20 kgf·cm
