คำอธิบาย

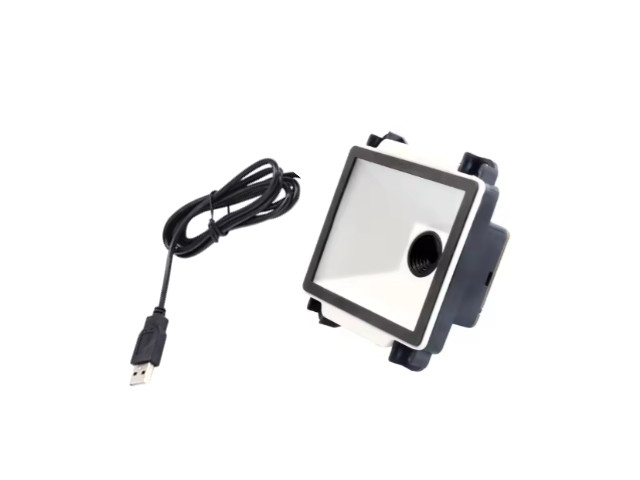

The SH76 uses advanced imaging technology, powerful bar code scanning and digital image acquisition capabilities to achieve stable performance and fast reading,
and enhance the reading performance of low quality bar codes. The SH76 can read everything from ordinary 1D bar codes to 2D ones on mobile devices’ screens
CMOS 2D Barcode Color Depth 32 Bit Max Paper Size Scanner A4
ฟิลด์แอ็พพลิเคชัน: Bus POS, ประตู, การควบคุมการเข้าถึง, การเงิน, การแพทย์, ด่วน, แคชเชียร์ และอุปกรณ์ช่วยตัวเองอื่นๆ
ความสามารถในการถอดรหัสและการสแกน: สามารถอ่านโค้ด 1D และ 2D หลักได้ และสามารถปรับแต่งข้อกำหนดการถอดรหัสพิเศษได้
SDK ช่วยให้ลูกค้านำเข้าการแก้ไขข้อบกพร่องได้อย่างรวดเร็ว ประหยัดเวลาในการพัฒนา
- Scanning Range 3-30cm
- Optical Resolution 640×480
- Dimensions (WxDxH) 68x68x35.5mm
- USB Interface
- Open Frame
- สาย Cable ยาว 1.5เมตร
Product Performance
Bar code density
6.67mil PDF417 /Scan Depth 30-130mm
10mil Data Matrix /Scan Depth 50-90mm
13mil EAN-13 /Scan Depth 50-200mm
20mil QR Code /Scan Depth 25-240mm
หมายเหตุ
- Interface แบบ TTL สามารถต่อ Rx -> Tx กับ Tx -> Rx ของ MCU ได้โดยตรง
- Interface แบบ RS232 ไม่สามารถต่อ Rx -> Tx กับ Tx -> Rx ของ MCU ได้โดยตรง ต้องมีวงจรแปลง RS232 เป็น TTL ก่อนต่อกับ MCU
- ในรุ่น TTL และ รุ่น RS 232 สาย USB เส้นสีดำที่มาพร้อมกับตัวอ่านบาร์โค้ดให้เสียบกับพอร์ต USB เพื่อจ่ายไฟให้กับตัวอ่านบาร์โค้ด
RS232 Female Pinout
