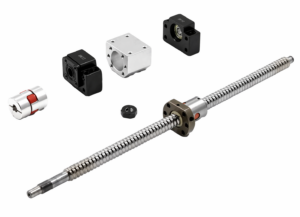

ชุด บอลสกรู Ball Screw SFU1605 ใช้ในงาน CNC หรือระบบขับเคลื่อนแบบ Linear Motion ประกอบด้วย
- บอลสกรู Ball Screw Rod – แกนเกลียวที่ใช้ในการแปลงการหมุนเป็นการเคลื่อนที่เชิงเส้น
- บอลนัท Ball Nut เคลื่อนที่ตามแกนเมื่อหมุน SFU1605-3
- ตลับลูกปืน BK12 Support Units รองรับ ฝั่ง ติดกับมอเตอร์
- ตลับลูกปืนคู่ BF12 Support Units ใช้เป็นฝั่งรับแรงปลายทาง
- Housing DSG16H ตัวบล็อกยึดบอลนัทอลูมิเนียมใช้ยึดตัว Ball Nut กับโครงสร้างหรือโต๊ะงาน
- คัปปลิ้ง Coupling ตัวเชื่อมระหว่างมอเตอร์กับปลายของบอลสกรู ช่วยลดแรงกระแทก ลดการเยื้องศูนย์
ระยะ Stroke (ระยะที่วิ่งได้จริง) = ความยาวรวมของสกรู L – (ความยาวปลายกลึงด้าน Fixed + ความยาวปลายกลึงด้าน Support)
- ระยะ Stroke (ระยะที่วิ่งได้จริง) = 300 – 65 = 235 mm
ในชุดประกอบด้วย
- 1pcs x Screw 1605 Stroke
- 1pcs x Ball Nut SFU1605-3
- 1pcs x Fixed Side BK12 – id 12mm
- 1pcs x Floated Side BF12 – id 10mm
- 1pcs x Housing DSG16H
- 1pcs x XB-Plum Flexible Coupling 8x10mm
Dimension SFU DIN 69051 FORM B
Fixed Side BK12
Floated Side BF12
Housing DSG16H
