คำอธิบาย

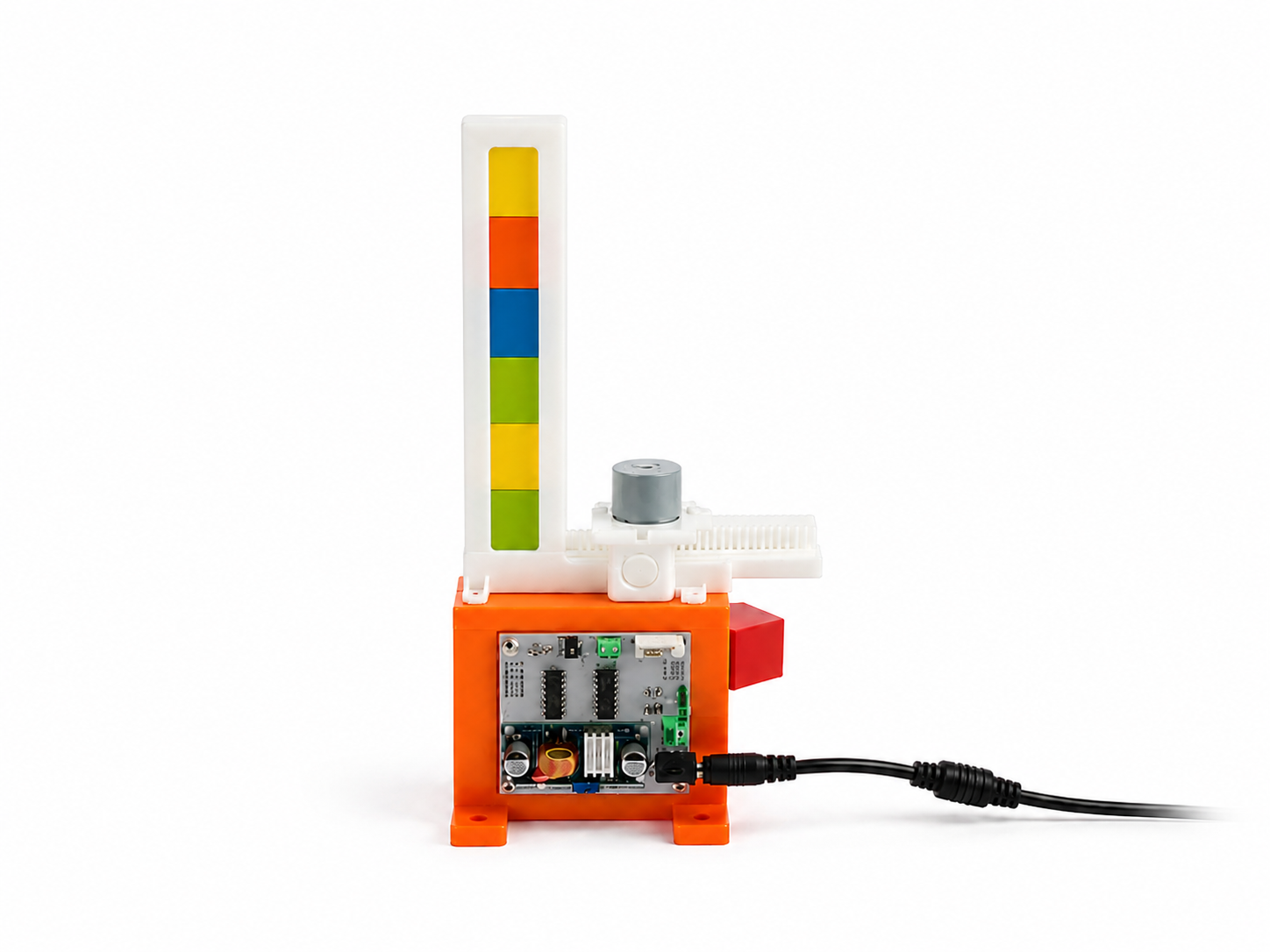

อุปกรณ์ป้อนชิ้นงานทดสอบเข้าสู่ระบบ เครื่องจ่ายชิ้นงานอัตโนมัติ อุปกรณ์เพื่องานควบคุมอัตโนมัติ เหมาะสำหรับชิ้นงานทรงลูกบาศก์ ขนาด 3cm เครื่องจ่ายชิ้นงานไฟฟ้าตัวนี้จะจ่ายชิ้นงานขนาด 3cm ออกไปตามสัญญาณการกระตุ้น หรือการกดสวิตช์ สามารถใช้ไฟเลี้ยงได้ตั้งแต่ DC9 – 24V
ในชุดประกอบด้วย
- 1pcs x 3D Printed เครื่องจ่ายชิ้นงานทรงสี่เหลี่ยมอัตโนมัติ Automatic Dispenser Magazine Feeder 6
- 1pcs x บอร์ดควบคุม PCB Control
- 1pcs x สเต็ปเปอร์มอเตอร์ 5V Stepper Motor
- 6pcs x ชิ้นงานทรงลูกบาศก์สำหรับทดสอบ ขนาด 3x3cm จำนวน 6 ชิ้น
- 1pcs x Adaptor จ่ายไฟ DC24 โวลท์
การทำงานของชุดผลักชิ้นงานไฟฟ้า
เริ่มต้นจ่ายไฟเลี้ยงเข้าเครื่องจ่ายชิ้นงาน มอเตอร์จะหมุนถอยออกมาจนสุดเพื่อให้ชิ้นงานด้านบนเคลื่อนตัวลงมา จากนั้นหากมีการกดสวิตช์ มอเตอร์จะเคลื่อนที่จ่ายชิ้นงานออกมาด้านหน้า หากชุดจ่ายชิ้นงานเชื่อมต่อกับสายพานลำเลียง ชิ้นงานก็จะตกลงไปที่สายพานลำเลียง และเคลื่อนที่ไปบนสายพาน
วงจรควบคุม
ตัวอย่างโปรแกรมภาษาซี เพื่อควบคุมการทำงาน ตัวจ่ายชิ้นงาน
การเชื่อมต่อกับ Arduino
เอา Contact Relay ขา COM – ขา NO ของบอร์ดรีเลย์ หรือ PLC ไปเข้า Terminal เขียว ขา COM – ขา NO เข้า Trigger Port NO (JP2) สามารถสลับเข้าได้ครับ
ตัวอย่างวีดีโอการใช้งานการทำงานร่วมกับ สายพานลำเลียงขนาดเล็ก
