คำอธิบาย
เซนเซอร์วิเคราะห์สีและองค์ประกอบของแสงแบบ 11 ช่อง ครอบคลุมแสงที่มองเห็น แสงอินฟราเรดใกล้ และแสงกะพริบ ให้ข้อมูลละเอียดกว่าเซนเซอร์ RGB ทั่วไป
คุณสมบัติเด่น
- ตรวจวัดสเปกตรัมแสงประมาณ 350–1000 nm
- ช่องวัดแสงที่มองเห็น 8 ช่อง
- มีช่อง Clear, NIR และ Flicker
สเปกสินค้า (Specifications)
- Sensor IC: AS7341
- Sensor Type: 11-Channel Multi-Spectral Sensor
- Spectral Range: ประมาณ 350–1000 nm
- Visible Channels: F1–F8
- Additional Channels: Clear, NIR และ Flicker
- ADC: 16-bit
- Communication: I²C สูงสุด 400 kHz
- Flicker Detection: 50/60 Hz
- Supply Voltage ของตัวชิป: 1.8V
- Active Current: ประมาณ 210 µA
- Sleep Current: ประมาณ 0.7 µA
- Field of View: ±35°
- Package: OLGA-8

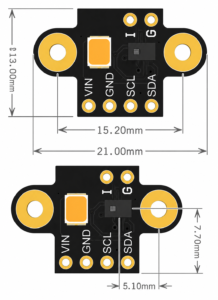

Dimension

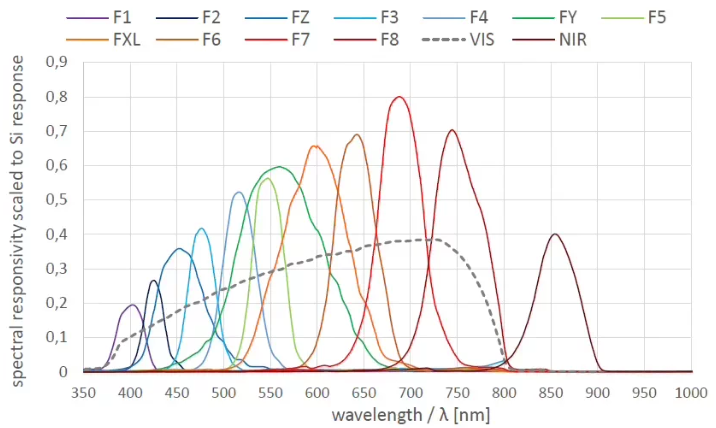

Typical Operating Characteristics
การนำไปใช้งาน
- ระบบตรวจสอบและคัดแยกสี
- วิเคราะห์สีของวัตถุและของเหลว
- ตรวจสอบแหล่งกำเนิดแสง
- วัดแสงสำหรับระบบกล้องและ Auto White Balance
- ตรวจสอบคุณภาพสีในงานพิมพ์
- งานทดลองร่วมกับ Arduino, ESP32 และ Raspberry Pi
- ระบบ AI จำแนกวัตถุจากข้อมูลสีและสเปกตรัม
ในชุดประกอบด้วย

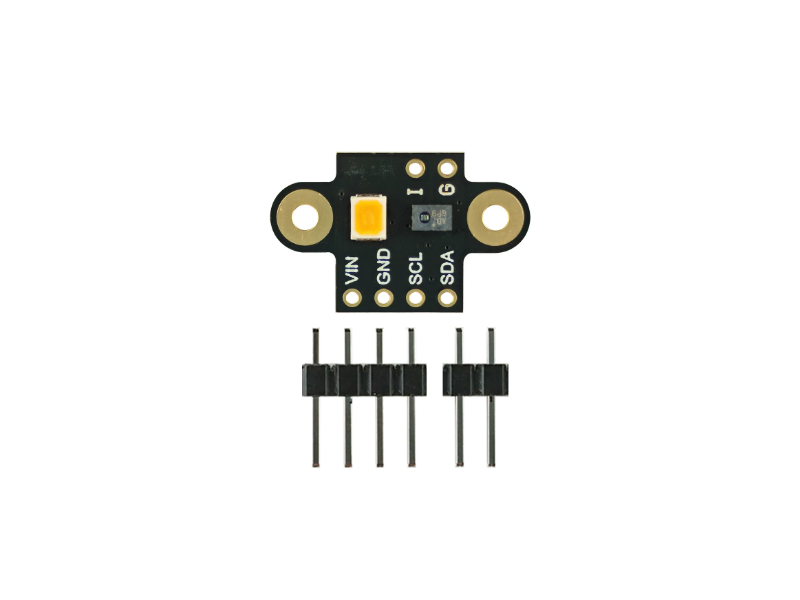

- โมดูลเซนเซอร์ AS7341 จำนวน 1 ชิ้น

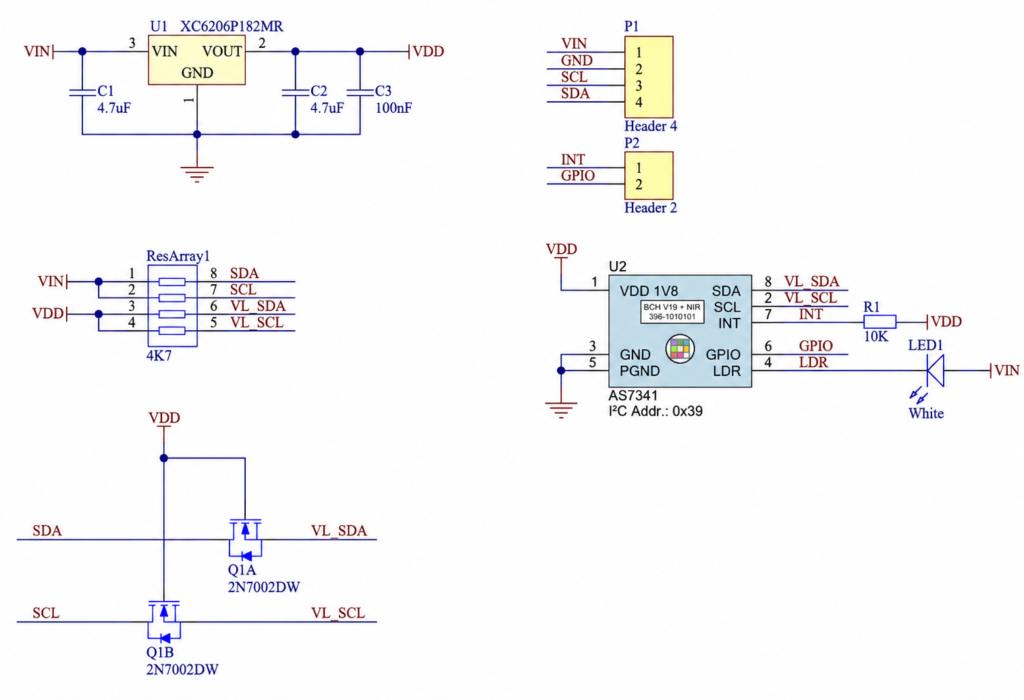

หมายเหตุ: ค่าแรงดัน 1.8V เป็นแรงดันของตัวชิป AS7341 โดยตรง หากเป็นบอร์ดโมดูล V1 หรือ V2 ต้องตรวจสอบว่ามีวงจร Regulator และ Logic Level Converter หรือไม่ ก่อนนำไปต่อกับระบบ 3.3V หรือ 5V ห้ามระบุว่าใช้ 5V ได้จนกว่าจะยืนยันวงจรบนบอร์ด รุ่นนี้เหมาะเป็นตัวเลือกที่ดีกว่า TCS34725 สำหรับงานวิเคราะห์สเปกตรัม แต่โปรแกรมไม่สามารถใช้แทนกันโดยตรงได้ ข้อมูลหลักอ้างอิงจาก ams OSRAM AS7341
