คำอธิบาย

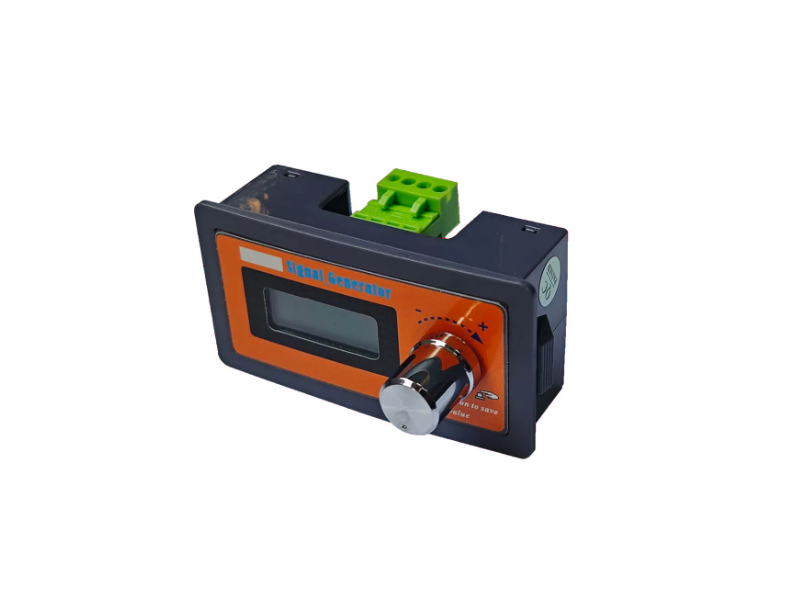

ปรับสัญญาณแรงดัน 0–10V ด้วยปุ่มหมุน Encoder พร้อมจอ LCD แสดงค่า เหมาะสำหรับทดสอบอินพุตอนาล็อกของ PLC อินเวอร์เตอร์ และอุปกรณ์ควบคุม
คุณสมบัติเด่น
- ปรับเอาต์พุตแรงดันได้ในช่วง 0–10V
- จอ LCD 4 หลักพร้อมไฟพื้นหลัง
- ปรับค่าได้ทั้งแบบละเอียดและแบบหยาบ
- รองรับการปรับด้วยมือและการเปลี่ยนค่าเอาต์พุตแบบอัตโนมัติ
- มีระบบป้องกันต่อไฟเลี้ยงกลับขั้วและเอาต์พุตลัดวงจร
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| รุ่น | JS-10VSG2-EN1010 |

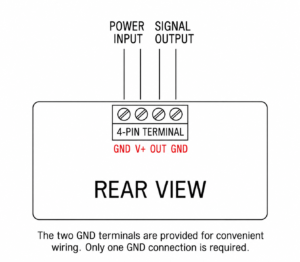

| ไฟเลี้ยง | DC 7–28V |
| เอาต์พุต | 0–10V DC |
| กระแสเอาต์พุตสูงสุด | 200mA |
| ความคลาดเคลื่อนที่ระบุ | ±0.02V |
| การแสดงผล | LCD 4 หลัก มีไฟพื้นหลัง |
หากต้องการเอาต์พุตถึง 10V เอกสารระบุให้ใช้ไฟเลี้ยง มากกว่า DC 12V เพราะไฟเลี้ยงต้องสูงกว่าแรงดันเอาต์พุตอย่างน้อย 2V
การนำไปใช้งาน
ใช้จำลองสัญญาณ 0–10V เพื่อตรวจสอบการรับค่าของ PLC, อินเวอร์เตอร์ หรืออุปกรณ์ที่มีอินพุตแรงดันอนาล็อก
วิธีใช้งาน JS-10VSG2-EN1010
เครื่องกำเนิดสัญญาณ 0–10V มี 2 โหมดการทำงาน คือ ปรับแรงดันด้วยมือ และ ส่งแรงดันอัตโนมัติตามช่วงที่ตั้งไว้
โหมดปรับแรงดันด้วยมือ (Manual Mode)
- หมุนปุ่ม Encoder ตามเข็มนาฬิกาเพื่อเพิ่มแรงดัน และหมุนทวนเข็มนาฬิกาเพื่อลดแรงดัน
- กดปุ่ม Encoder หนึ่งครั้งเพื่อบันทึกค่าแรงดันปัจจุบัน เมื่อเปิดเครื่องครั้งถัดไป เครื่องจะใช้ค่าที่บันทึกไว้
- หากปรับค่าเพื่อทดสอบโดยไม่กดบันทึก เมื่อเปิดเครื่องใหม่จะกลับไปใช้ค่าที่บันทึกไว้เดิม
- หากต้องการปรับค่าแบบหยาบให้เร็วขึ้น ให้เข้าเมนูตั้งค่า เลือก
FUNHแล้วกดปุ่มเพื่อบันทึกและออกจากเมนู

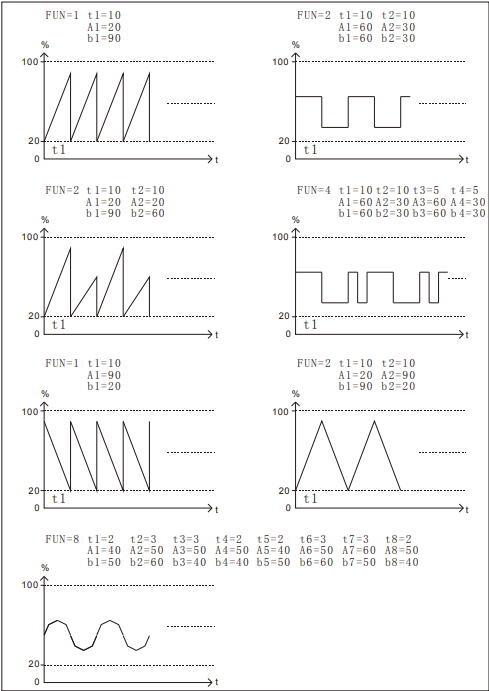

โหมดส่งแรงดันอัตโนมัติ (Dynamic Output Mode)
เครื่องจะปรับแรงดันเอาต์พุตต่อเนื่องและวนซ้ำตามช่วงที่ตั้งไว้ แต่ละช่วงกำหนดเวลา แรงดันเริ่มต้น และแรงดันสิ้นสุดได้
- กดปุ่ม Encoder ค้าง 5 วินาทีเพื่อเข้าเมนูตั้งค่า
- ที่เมนู
FUNXให้หมุนปุ่มเลือกจำนวนช่วง:X = 0คือโหมดปรับด้วยมือ และX > 0คือโหมดอัตโนมัติ - สำหรับแต่ละช่วง ตั้งค่า
tเป็นเวลาทำงาน 1–99 วินาที,Aเป็นแรงดันเริ่มต้น และbเป็นแรงดันสิ้นสุด - กดปุ่มเพื่อเลื่อนไปยังค่าถัดไป เมื่อตั้งค่าครบทุกช่วง เครื่องจะออกจากเมนูอัตโนมัติ หากแก้เพียงบางค่า สามารถกดปุ่มค้าง 5 วินาทีเพื่อออกจากเมนูได้

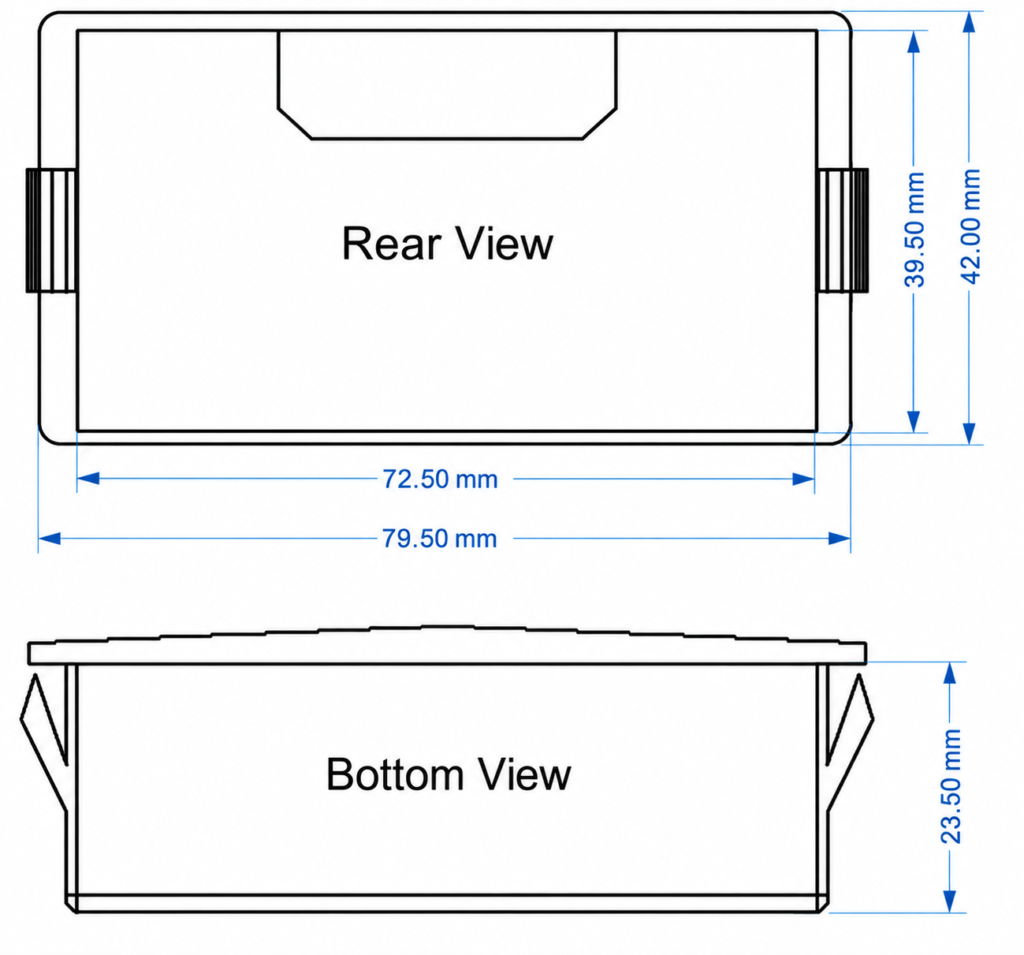

Dimension
ในชุดประกอบด้วย
โมดูลกำเนิดสัญญาณ 0–10V จำนวน 1 ชิ้น
