คำอธิบาย

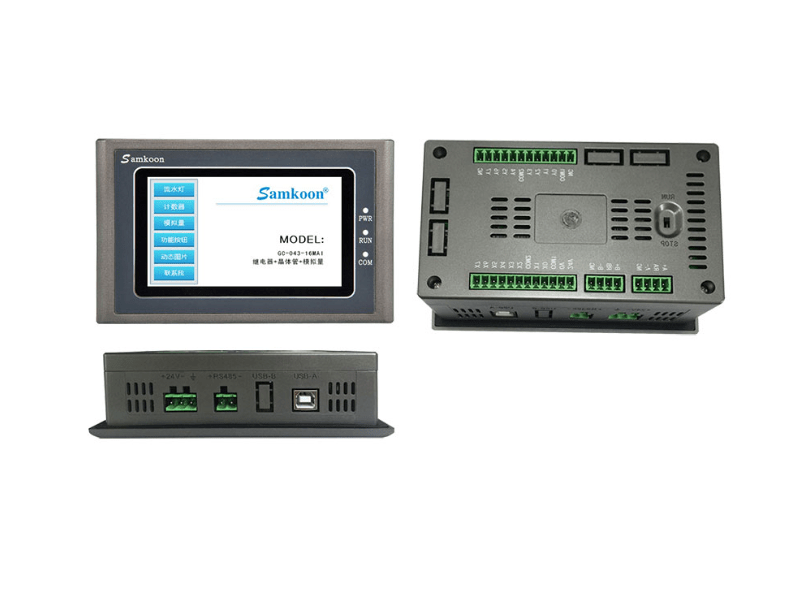

หน้าจอทัชสกรีน HMI+PLC All in one เอาต์พุตอนาล็อก 2 ตัวรองรับ 4-20mA / 0-10V / 0-5V
จอควบคุมแบบรวม HMI และ PLC ในเครื่องเดียว รองรับงานควบคุมอุตสาหกรรมที่ต้องการทั้งอินพุต/เอาต์พุตดิจิทัล อนาล็อก อุณหภูมิ และพัลส์ความเร็วสูง พร้อมระบบ PID Auto-Tuning เหมาะกับงานเครื่องจักร ระบบควบคุมอุณหภูมิ และงานออโตเมชันที่ต้องการความแม่นยำ
คุณสมบัติเด่น
- Touch Screen 4.3″(16:9)
- เอาต์พุตแบบทรานซิสเตอร์ (MOSFET) และรีเลย์ รองรับการควบคุมอุปกรณ์ภายนอก
- รองรับอินพุตอุณหภูมิสูงสุด 4 ช่อง รองรับ Thermocouple (เช่น K-Type) และ RTD (PT100, NI120)
- รองรับ PID Auto-Tuning สำหรับควบคุมอุณหภูมิอย่างแม่นยำ
- รองรับ Analog Input 2–4 ช่อง ความแม่นยำ 1‰
- รองรับ High-speed Counter 2–4 ช่อง สูงสุด 200 kHz
- รองรับ High-speed Pulse Output 2–4 ช่อง สูงสุด 200 kHz
- ออกแบบหน้าจอและเขียน Ladder Diagram ได้ในแพ็กเกจเดียว
- โครงสร้างแข็งแรง มาตรฐาน IP65 ด้านหน้า
อินพุต / เอาต์พุต
- Digital Input 8 ช่อง (รวม 2 ช่อง High-speed Counter)
- Digital Output 8 ช่อง (4 Relay + 4 Transistor รวม 2 ช่อง High-speed Pulse Output)
- Analog Input 2 ช่อง รองรับ 0–5V / 4–20mA / Thermocouple K, T
- Analog Output (บางรุ่นรองรับ 2 ช่อง 4–20mA / 0–10V / 0–5V)
Comunication Ports
- PLC communication port
- HMI communication port: 1 RS485

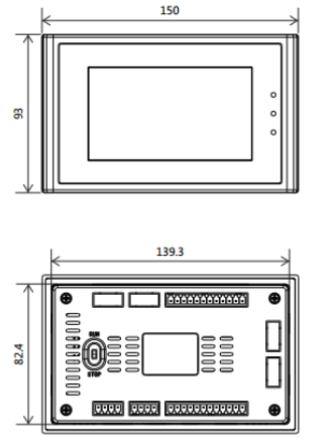

Dimensions
- ขนาดภายนอก 150 x 93 x 43.5 มม.
- ขนาดช่องติดตั้ง 141 x 84 มม.
ซอฟต์แวร์ Software: All-in-one (HMI+PLC)
| Name | Version | Applicable Product Series | Type | Size | Link |
|---|---|---|---|---|---|
| SKTOOLV7.1 | SKTOOLV7.1_059_setup(20241206) | SK Series HMI / HMI+PLC / IoT Expansion Module / Remote Controller | Software | 396.33 MB |  |
| Samkoon Cloud 3.0 Mobile App | SamkoonV3.0_V1.1.4_20241220 | SK Series HMI / Samkoon Cloud Platform / HMI+PLC / IoT Expansion Module | Software | 110.35 MB | |
| SKTOOLV7.0 | SKTOOLV7.0.4.59_setup(20240202) | HMI+PLC | Software | 347.04 MB | |
| SATOOL6.2 | setup SATOOL_V6.2.0.30 | EA Series HMI / SA Series HMI / HMI+PLC | Software | 177.31 MB | |
| SK Analytical HMI (GC-070HS) | GC_SKTOOL_6.0.0.41 | HMI+PLC | Software | 96 MB | |
| EA Analytical HMI | V5.1 | HMI+PLC | Software | 57 MB | |
การนำไปใช้งาน
- ระบบควบคุมอุณหภูมิเตาอบ เครื่องทำความร้อน
- เครื่องบรรจุ เครื่องแพ็คกิ้ง
- เครื่องจักรอัตโนมัติขนาดเล็กถึงกลาง
- ระบบควบคุมมอเตอร์และงานพัลส์ความเร็วสูง
- ระบบควบคุมกระบวนการที่ต้องการ PID
