คำอธิบาย

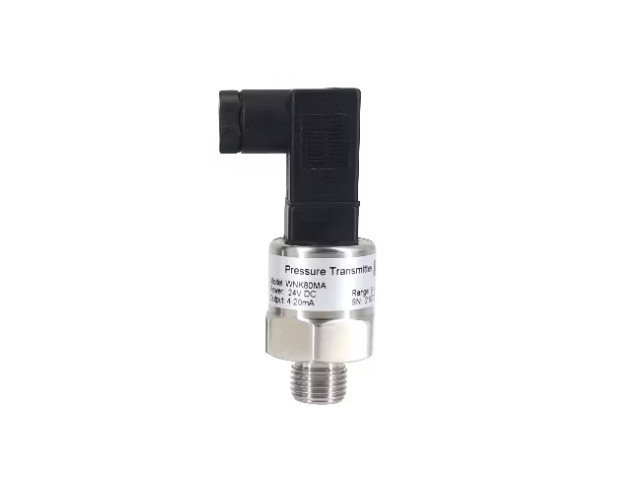

WNK81MA เป็นเซนเซอร์วัดแรงดันแบบ Piezoresistive (Diffused Silicon Oil-Filled Type) ใช้ชิปปรับสัญญาณ (ASIC) ที่มีการชดเชยอุณหภูมิด้วยเทคโนโลยีเลเซอร์ (Laser Trimming Compensation)
ข้อมูลทั่วไป (General Description)
สามารถวัดได้ทั้ง Gauge, Sealed และ Absolute Pressure ออกแบบให้มีความทนทานต่อการสั่นสะเทือน การกัดกร่อน และให้ค่าความเสถียรระยะยาวสูง เหมาะกับงานควบคุมแรงดันในระบบอุตสาหกรรมต่าง ๆ 🔹 WNK81MA → เหมาะกับงานอุตสาหกรรม ที่ต้องการ accuracy สูง หรือ ต้องวัด absolute pressure เช่น ระบบ HVAC, Pump System
คุณสมบัติเด่น (Features)
- ใช้ ชิปนำเข้าคุณภาพสูง มีการชดเชยอุณหภูมิในตัว
- ขนาดกะทัดรัด ติดตั้งง่าย
- ความแม่นยำสูง (High Accuracy ±0.25–0.5 %FS)
- รองรับแรงดันได้ถึง 700 Bar
- เสถียรภาพระยะยาวดีเยี่ยม (Long-Term Stability)
- ป้องกันน้ำและฝุ่นระดับ IP65
- เหมาะกับงาน HVAC, ปั๊มน้ำ, ระบบท่อ, ระบบควบคุมแรงดัน, ยานยนต์ และระบบบำบัดน้ำ
สเปกทางเทคนิค (Specification Summary)
| รายการ | ค่า/รายละเอียด |
|---|---|
| รุ่น (Model) | WNK81MA |
| ชนิดแรงดัน (Pressure Type) | Gauge / Sealed / Absolute |
| ช่วงการวัด (Range) | –1 ~ 700 Bar |
| Overload Pressure | 150 % FS |
| Burst / Failure Pressure | 200 % FS |
| Output Signal | 0.5–4.5 V / 4–20 mA / 0–5 V / 0–10 V / 0–100 mV / I²C |
| Power Supply | 5 V DC / 3.3–5 V / 9–30 V / 10 V / 12–30 V (ขึ้นอยู่กับรุ่นเอาต์พุต) |
| Accuracy | ±0.25 ~ 0.5 % FS |
| Zero Temp. Drift | ≤ 2 % |
| Acquisition Frequency | 2.4 kHz |
| Start-up Time | 150 ms |
| Operating Temperature | –20 ~ 70 °C |
| Storage Temperature | –20 ~ 70 °C |
| Protection | IP65 |
| Electrical Connector | Cable / Packard / Mini DIN 43650 / M12 4-Pin / GX12-3 |
| Process Connection (เกลียวต่อท่อ) | G1/4, 1/4 NPT, G1/8, 1/8 NPT, M20×1.5, M10×1, 7/16-20 UNF Female |
| ขนาดหกเหลี่ยม (Hex Size) | 25 mm |
| วัสดุหลักของเซนเซอร์ | Diffused Silicon Oil-filled Diaphragm |
โค้ดการสั่งซื้อ (Ordering Code Example)
Code: G-B2-C1-1-P1
- G = Gauge Pressure
- B2 = 40 kPa range
- C1 = Packard Connector
- P1 = G1/4 Process Thread
🏭 การใช้งานที่แนะนำ (Typical Applications)
- ระบบควบคุมแรงดันใน HVAC / Pumping / Water Treatment
- ระบบท่อส่งน้ำ / น้ำมัน / อากาศ
- Automotive Pressure Control System
- การวัด Absolute Pressure ในระบบที่ต้องการความละเอียดสูง
