SSAP80 เซ็นเซอร์วัดความดัน Air Pressure Sensor Transducer WNK80MA

คำอธิบาย

Air Pressure Sensor Transducer – รุ่น WNK80MA ทรานสมิตเตอร์วัดแรงดันประสิทธิภาพสูง (High Performance Pressure Transmitter)

WNK80MA เป็นทรานสมิตเตอร์วัดแรงดันอากาศที่ออกแบบมาในรูปแบบกะทัดรัด เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความแม่นยำและความทนทานสูง โดยใช้เซ็นเซอร์เซรามิกชนิดแห้งแบบความจุ (Dry Ceramic Capacitive) ร่วมกับชิปประมวลผลสัญญาณแบบ ASIC เพื่อให้ได้สัญญาณที่แม่นยำและมีเสถียรภาพ

ข้อมูลสเปคหลัก

• รุ่น WNK80MA – G-A-C4-4-P1
• แรงดันไฟเลี้ยง DC 12–30V (DC 24V)
• ประเภทแรงดัน เกจ (Gauge) หรือซีล (Seal)
• ช่วงวัด 0-60bar (สามารถเลือก A 0-10bar, B 0-20bar, C 0-30bar, D 0-40bar, E 0-50bar, F 0-60bar)
• แรงดันเกินขีดจำกัด 150% ของช่วงวัด
• แรงดันที่ทำให้เสียหาย 200% ของช่วงวัด
• สัญญาณขาออก (สามารถเลือกได้ตามรุ่นย่อยโดยกำหนดที่ Order Code)
  • 1 Analog Voltage 0.5–4.5V
  • 2 Analog Current 4–20mA
  • 3 Digital I2C
  • 4 Analog Voltage 0–10V
  • 5 Analog Voltage 1–5V
• ความแม่นยำ ±1% FS
• อัตราสุ่มข้อมูล 2.4 kHz
• เวลาบูตเครื่อง 150 ms
• อุณหภูมิใช้งาน/เก็บรักษา -20 ถึง 70°C
• 304 SST housing material
• ระดับการป้องกันน้ำ/ฝุ่น IP65

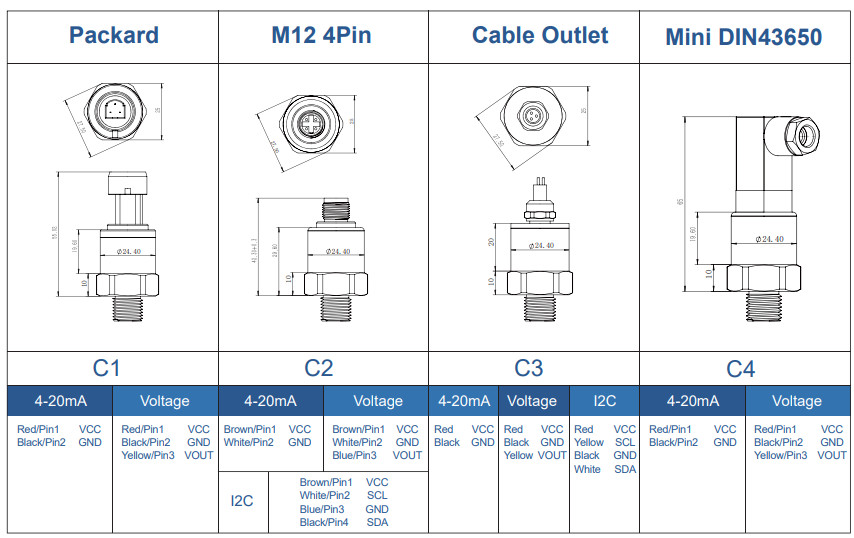

การต่อไฟฟ้า Electrical Connection

• Packard, M12 4Pin, สายเปลือย (Cable), Mini DIN43650, GX12-3

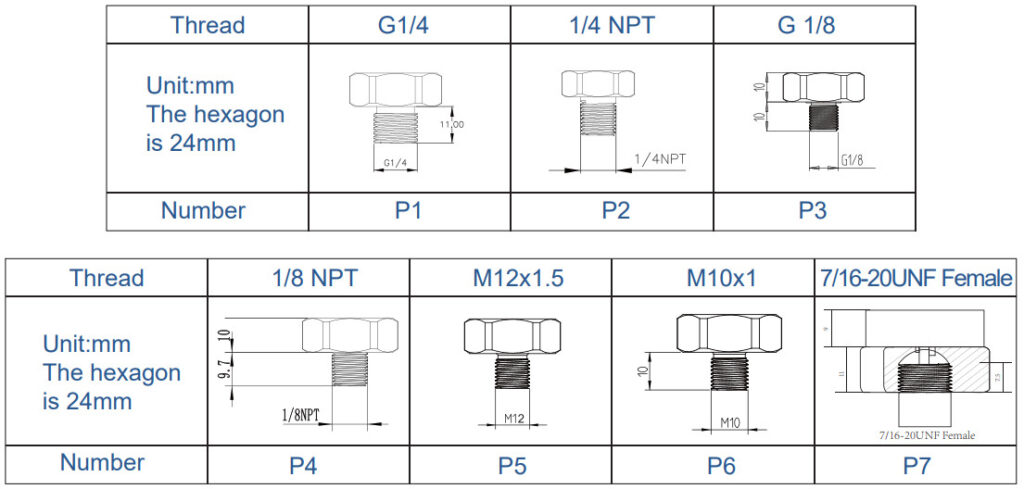

เกลียว Process connection

• G1/4, 1/4 NPT, M10x1, M12x1.5, G1/8, 1/8 NPT, 7/16-20UNF

Datasheet

• WNK80MA

Part Number (Selection Code)

• Pressure Gauge, Range 0-10 bar, Electrical Connection Mini DIN43650, Output 0-10V, Process connection G1/4

Order Code : WNK80MAG-A-C4-4-P1

• Pressure Gauge Type G: ประเภทความดัน (G = Gauge, S = Sealed)
• Range A: ช่วงแรงดัน (A = 10 bar, … F = 60 bar)
• C4: ขั้วต่อไฟฟ้า Electrical Connection (Mini DIN43650)
• 4: รูปแบบสัญญาณเอาต์พุต Output 0-10V
• P1: ขนาดเกลียว Process connection G1/4, ( P2 = 1/4NPT, P7 = 7/16-20UNF Female)

การใช้งาน:

ระบบอัตโนมัติทางอุตสาหกรรม
ระบบไฮดรอลิกและนิวเมติกส์
การควบคุมกระบวนการ
ระบบ HVAC (ระบบทำความร้อน ระบายอากาศ และปรับอากาศ)
การบำบัดน้ำและน้ำเสีย
ปั๊มและคอมเพรสเซอร์
