คำอธิบาย

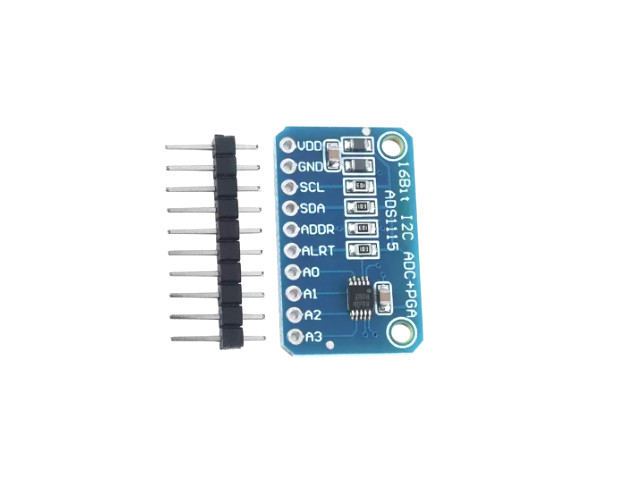

โมดูล ADC ADS1115 I2C 16-Bit 4 ช่อง โมดูล ADS1115 เป็น ADC (Analog-to-Digital Converter) ความละเอียด 16-bit ที่มี 4 ช่องสัญญาณ และ PGA (Programmable Gain Amplifier) ช่วยขยายสัญญาณที่ต้องการวัด รองรับการสื่อสารผ่าน I2C ทำให้ใช้งานง่ายและเหมาะสำหรับโปรเจ็กต์ที่ต้องการการวัดสัญญาณที่แม่นยำ
ความละเอียดสูง 16-bit – อ่านค่าได้แม่นยำกว่าตัวแปลง ADC ทั่วไปที่มีแค่ 10-bit หรือ 12-bit
รองรับแรงดันอินพุตได้หลายระดับ – ปรับระดับการวัดได้ด้วย PGA ตั้งแต่ ±0.256V ถึง ±6.144V
รองรับการอ่านค่าแบบ Differential & Single-ended – อ่านค่าได้ทั้งแบบ 4 อินพุตแยกกัน หรือ 2 อินพุตแบบดิฟเฟอเรนเชียล
โปรโตคอล I2C (7-bit address) – ใช้สายเพียง 2 เส้น (SDA, SCL) เชื่อมต่อกับไมโครคอนโทรลเลอร์ได้ง่าย
ใช้ไฟเลี้ยง 2V – 5.5V – ใช้งานร่วมกับ Arduino, ESP32, Raspberry Pi, STM32 ได้
โหมดประหยัดพลังงาน (Low Power Mode) – เหมาะสำหรับงานที่ใช้แบตเตอรี่
การนำไปใช้งาน
✅ ใช้วัดแรงดันไฟฟ้าหรือเซ็นเซอร์อะนาล็อกที่ต้องการค่าที่แม่นยำ
✅ ใช้ในงานตรวจจับสัญญาณจาก Thermocouple, Load Cell, pH Sensor ฯลฯ
✅ ใช้กับ Arduino/Raspberry Pi เพื่อเพิ่มความสามารถในการอ่านค่าที่ละเอียดขึ้น
✅ ใช้วัดสัญญาณขนาดเล็กจากเซ็นเซอร์ชีวภาพ หรืออุปกรณ์ทดลองทางไฟฟ้า
Arduino UNO Test Code
Example download link: https://github.com/DFRobot/DFRobot_ADS1115
เปิดตัวอย่างการแปลงการตรวจจับอินพุตแอนะล็อกสี่ขั้วต่อไปนี้และดาวน์โหลดไปยังบอร์ดพัฒนา Arduino UNO

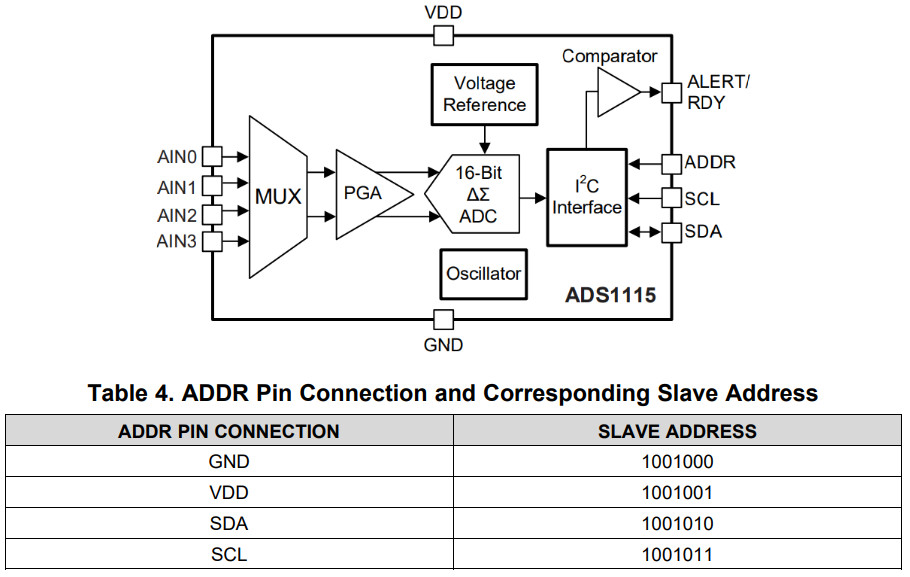

ADS1115 ไม่เพียงแต่สามารถรองรับการรับอินพุตแรงดันสัญญาณอนาล็อกแบบสี่ช่อง (Single-Ended) เท่านั้น แต่ยังสามารถรับอินพุตแรงดันสัญญาณแบบดิฟเฟอเรนเชียล (Differential) ได้ 2 คู่ ได้แก่ A0 (P) / A1 (N) และ A2 (P) / A3 (N) อีกด้วย นอกจากนี้ยังสามารถตั้งค่าแรงดันภายในเป็นค่าขีดจำกัด (Threshold Voltage) เพื่อใช้เปรียบเทียบกับสัญญาณอินพุตจากภายนอก และส่งสัญญาณขัดจังหวะ (Interrupt Signal) เมื่อแรงดันถึงค่าที่กำหนด.
