คำอธิบาย
Linear Displacement Position Sensor ให้สัญญาณที่เสถียร การรบกวนต่ำ เหมาะสำหรับการใช้งานวัดตำแหน่งในงานควบคุมอัตโนมัติ การใช้งาน เหมาะสำหรับเครื่องจักร เช่น เครื่องฉีดขึ้นรูป เครื่องหล่อเครื่องจักรขึ้นรูปยาง เครื่องจักรขึ้นรูปรองเท้า เครื่องฉีด EVA เครื่องเป่าขวด เครื่องจักรงานไม้ เครื่องจักรไฮดรอลิก และอื่นๆ
Specifications
- Voltage Rating DC 12–24V
- Repeatability Precision 0.01mm
- Max Speed 10 m/s
- Recommended Current ≤ 1mA
- Temperature Range -60℃ ~ +150℃
- Output 0-100% × แรงดันไฟฟ้าที่ป้อนเข้า (แปรผันตามการเคลื่อนที่ของแท่งเลื่อน)
- Sensitivity 1
- Temperature Drift ต่ำมาก (infinitesimal)
- Mechanical Life มากกว่า 100 ล้านครั้ง (100×1,000,000 ครั้ง)
Stroke Length
Stroke Length (mm) KTC Sensing Range KTC-50mm, KTC-75mm, KTC-100mm, KTC-110mm, KTC-125mm, KTC-130mm, KTC-150mm, KTC-175mm
- Resistance 5ΚΩ (± 10%) Linear Precision % FS ± 0.1%
Stroke Length (mm) KTC Sensing Range KTC-200mm, KTC-225mm, KTC-250mm, KTC-275mm, KTC-300mm, KTC-325mm, KTC-350mm, KTC-375mm, KTC-400mm, KTC-425mm, KTC-450mm, KTC-475mm, KTC-500mm, KTC-550mm
- Resistance 5ΚΩ (± 10%) Linear Precision % FS ± 0.05%
Stroke Length (mm) KTC Sensing Range KTC-600mm, KTC-650mm, KTC-700mm, KTC-750mm, KTC-800mm, KTC-850mm, KTC-900mm, KTC-950mm, KTC-1000mm
- Resistance 10ΚΩ (± 10%) Linear Precision % FS ± 0.04%
Stroke Length (mm) KTC-Sensing Range KTC-1150, KTC-1250mm
- Resistance 20ΚΩ (± 20%) Linear Precision % FS ± 0.04%

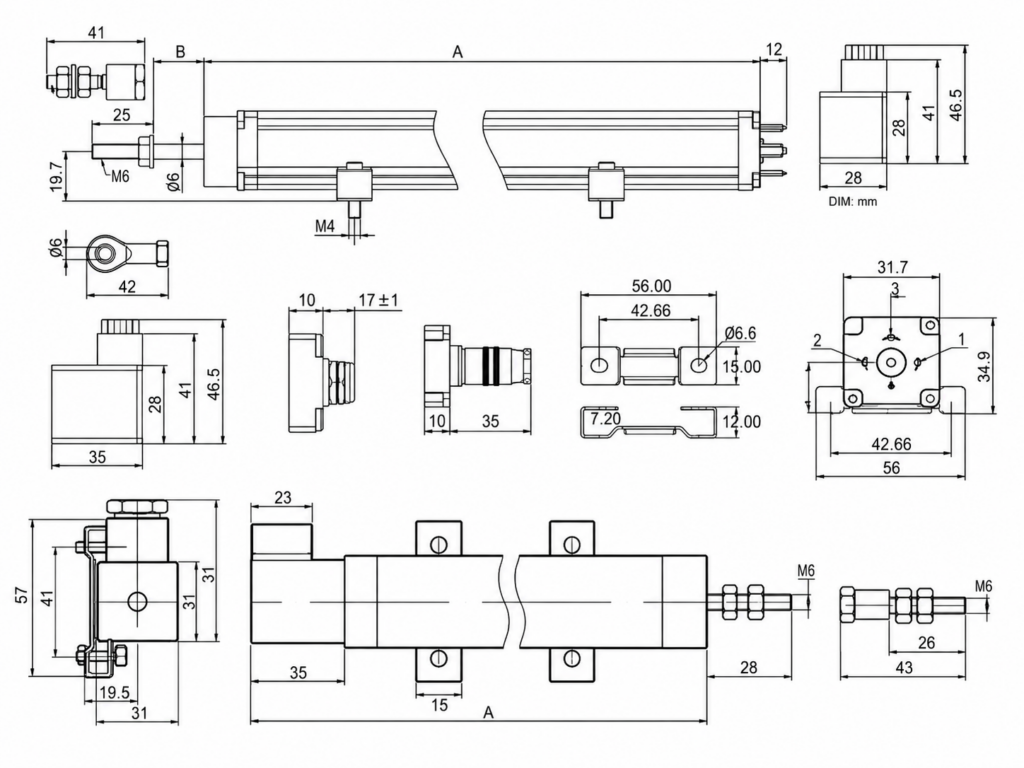

Dimension Size (mm)
Installation

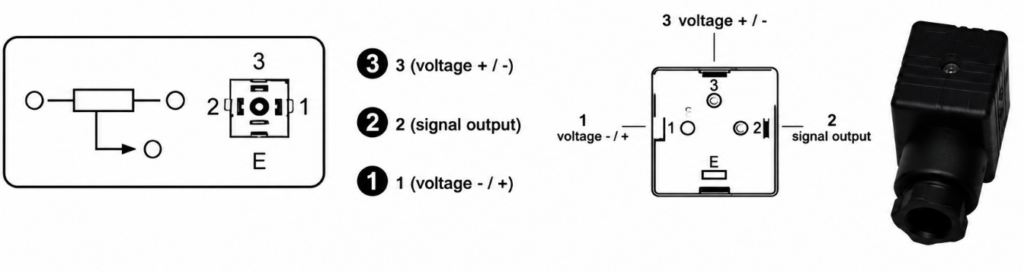

Wire Connection
การใช้งาน (Application)
เซ็นเซอร์ซีรีส์นี้ถูกออกแบบมาสำหรับงานวัดและควบคุมในระบบที่ต้องการการวัดระยะและความยาวแบบตรง (Direct) และแบบสัมบูรณ์ (Absolute) โดดเด่นด้วยช่วงการทำงานที่กว้างและความละเอียดสูงถึง 0.01mm

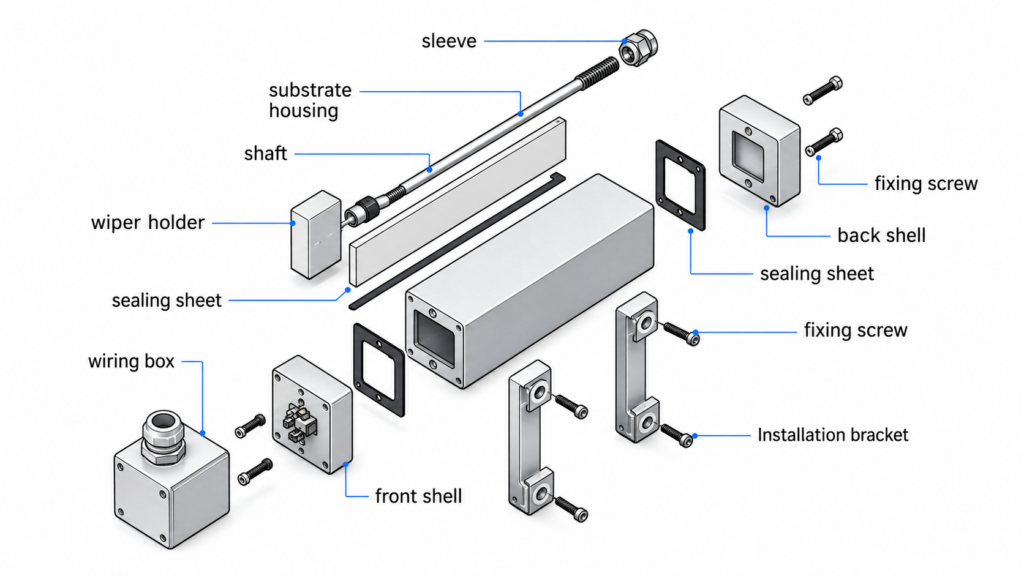

จุดเด่นโครงสร้าง:
- ออกแบบโดยคำนึงถึงความสะดวกในการติดตั้งและถอดประกอบ
- พื้นผิวภายในและภายนอกได้รับการเคลือบพิเศษ ทนต่อการสึกหรอสูง
- มีแบริ่งกันกระแทกแบบยืดหยุ่นที่ปลายก้าน เพื่อดูดซับแรงกระทำด้านข้างเล็กน้อย ช่วยให้แท่งเลื่อนทำงานได้อย่างราบรื่น
- กระบวนการยึดวัสดุนำไฟฟ้าและการออกแบบโครงสร้างได้รับการปรับแต่งเพื่อความน่าเชื่อถือ แม้ใช้งานในสภาพแวดล้อมที่สมบุกสมบัน
- ตัวเซ็นเซอร์มีร่องติดตั้งอยู่ทุกด้าน ช่วยให้สามารถติดตั้งโดยหันด้านนำไฟฟ้าลงด้านล่าง เพื่อลดโอกาสที่เศษฝุ่นหรือสิ่งสกปรกจะตกลงภายในตัวเซ็นเซอร์และส่งผลต่อการทำงาน
การใช้งาน:
- เครื่องฉีดพลาสติก
- เครื่องหล่อขึ้นรูป
- เครื่องเป่าขวด
- เครื่องจักรผลิตรองเท้า
- เครื่องพิมพ์
- เครื่องจักรงานไม้
- เครื่องจักรผลิตสายเคเบิล
- อุปกรณ์วัดระยะเชิงเส้น
- ระบบควบคุมอัตโนมัติ

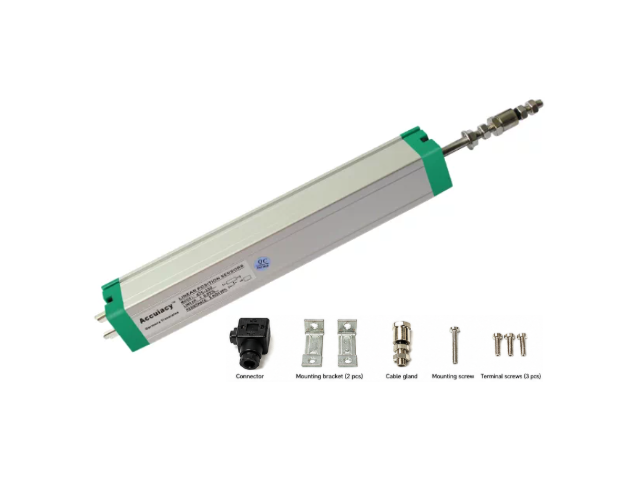

ในชุดประกอบด้วย
- 1 set x Linear Position Sensor KTC + อุปกรณ์ติดตั้ง
