คำอธิบาย
ชุดรางเลื่อนสไลด์แบบสายพานไทม์มิ่ง เหมาะสำหรับงาน Automation, งานเลื่อนชิ้นงาน, เครื่องจักร CNC, Pick & Place และระบบขับเคลื่อนเชิงเส้นที่ต้องการระยะชักยาว
จุดเด่นสินค้า
- โครงสร้างอลูมิเนียมแข็งแรง น้ำหนักเบา
- ความเร็วสูงสุด 1500mm/s
- Repeat Accuracy ±0.1mm
- รองรับทั้ง Stepper Motor และ Servo Motor
- เหมาะสำหรับงาน Automation และระบบขับเคลื่อนเชิงเส้น
สเปกสินค้า
| รายการ | รายละเอียด |
|---|---|
| Model | LST80 / W80 |
| Drive Type | Timing Belt Drive |
| Timing Belt | HTD8M-W35mm |
| Rail Width | 80 mm |
| Table Size | 200 x 180 mm |
| Effective Stroke | 3000 mm |
| L Overall Length |
L = Effective Stroke + 270 + (90 × 2) |
| Accuracy | 0.1–0.2 mm / 500 mm |
| Max Speed | 150 mm/s |
| Horizontal Load | 80 kg |
| Vertical Load / Y Axis | 40 kg |
| Bearing Capacity | 1,000 N |
| Rail Material | Aluminum Alloy |
| Suitable Motor | Nema23 / Nema34, 57 / 86 Step Motor, 750W Servo, 1000W Servo |
รายละเอียดสินค้า

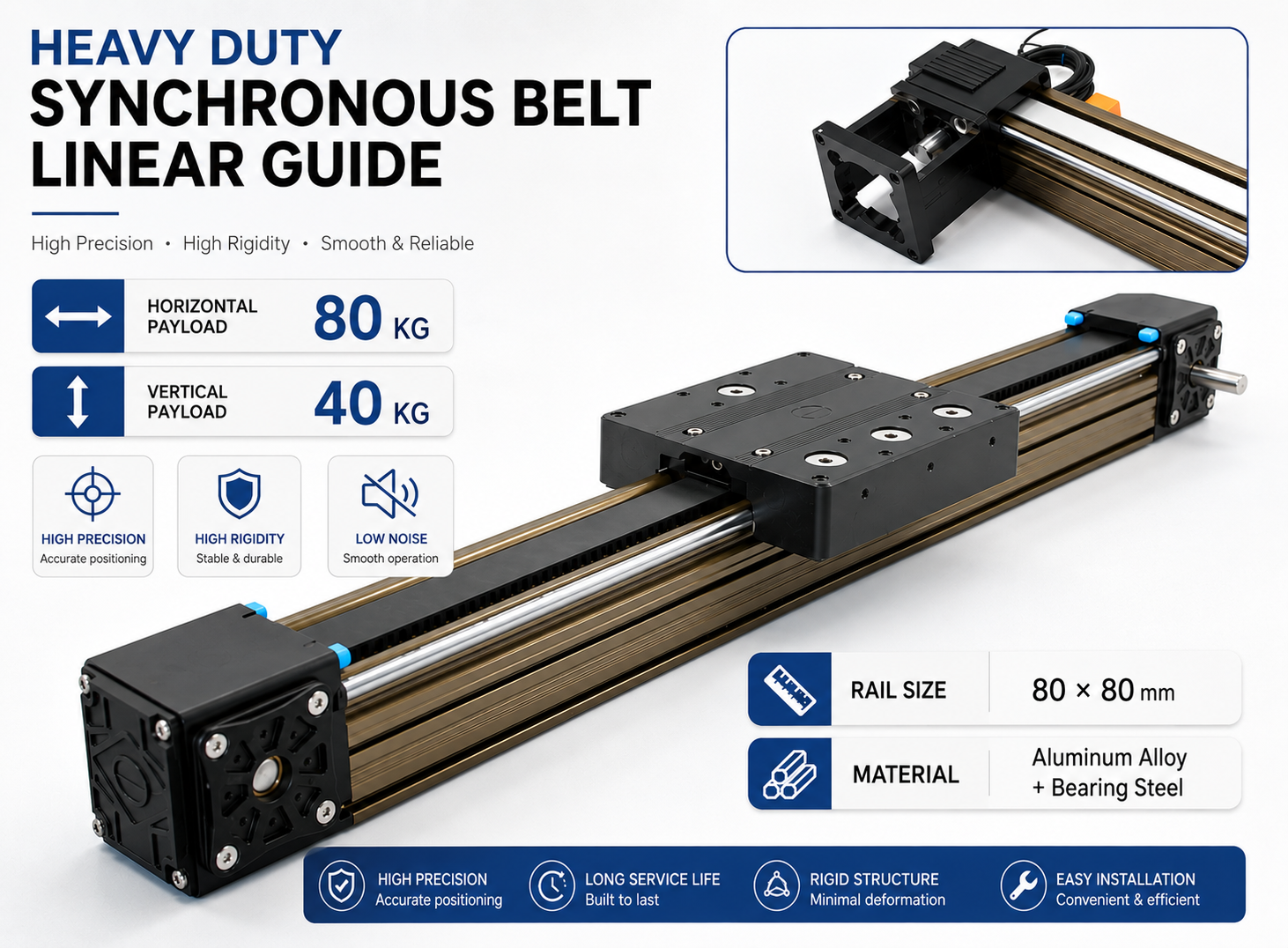

- Linear Slide Rail Set รุ่น LST80X31 เป็นรางสไลด์อลูมิเนียมแบบสายพานไทม์มิ่ง ใช้โครงสร้าง Aluminum Alloy ร่วมกับ Bearing Steel ให้ความแข็งแรงสูง รองรับงานที่ต้องการระยะชักยาวและความเร็วสูง
- ระบบขับเคลื่อนใช้สายพาน HTD8M หน้ากว้าง 35mm รองรับความเร็วสูงสุดถึง 1500mm/s พร้อมค่าความแม่นยำในการเคลื่อนที่ซ้ำ ±0.1mm เหมาะสำหรับงานเคลื่อนย้ายชิ้นงานอัตโนมัติ งาน Robot Linear Axis และระบบ Motion Control
- รองรับโหลดแนวนอนสูงสุด 80kg และโหลดแนวตั้งหรือแกน Y สูงสุด 40kg ทั้งนี้ควรเผื่อ Safety Factor ตามลักษณะงานจริง เช่น น้ำหนัก Jig, Dynamic Load และแรงกระชากระหว่างการเคลื่อนที่
ในชุดประกอบด้วย
- W80 Linear Slide rail Set Timing Belt Drive
Download 3D Model

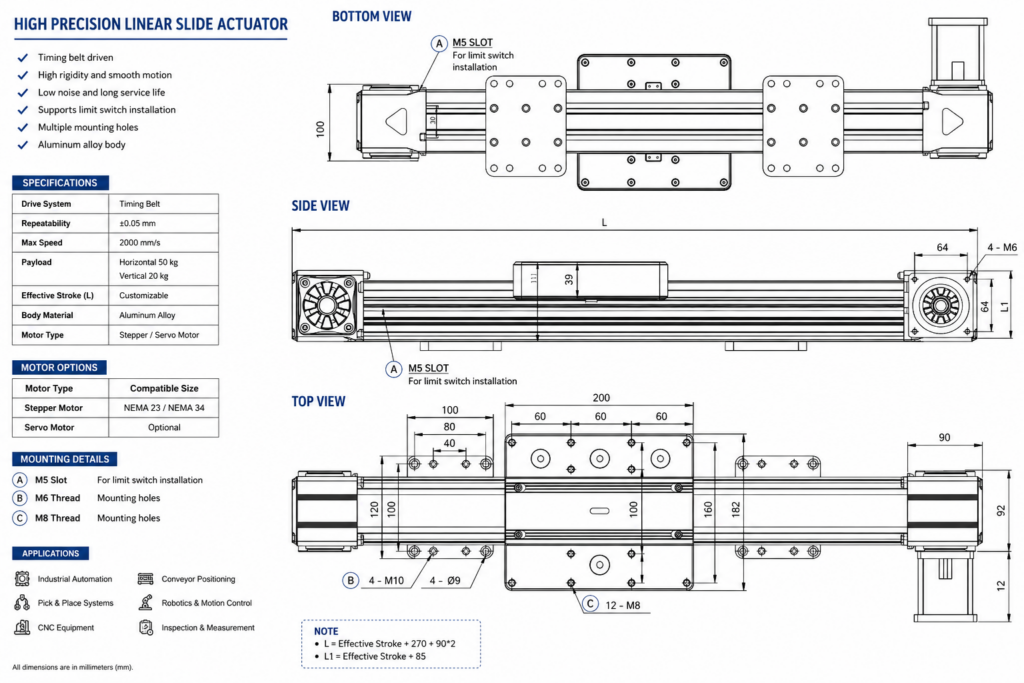

Dimension

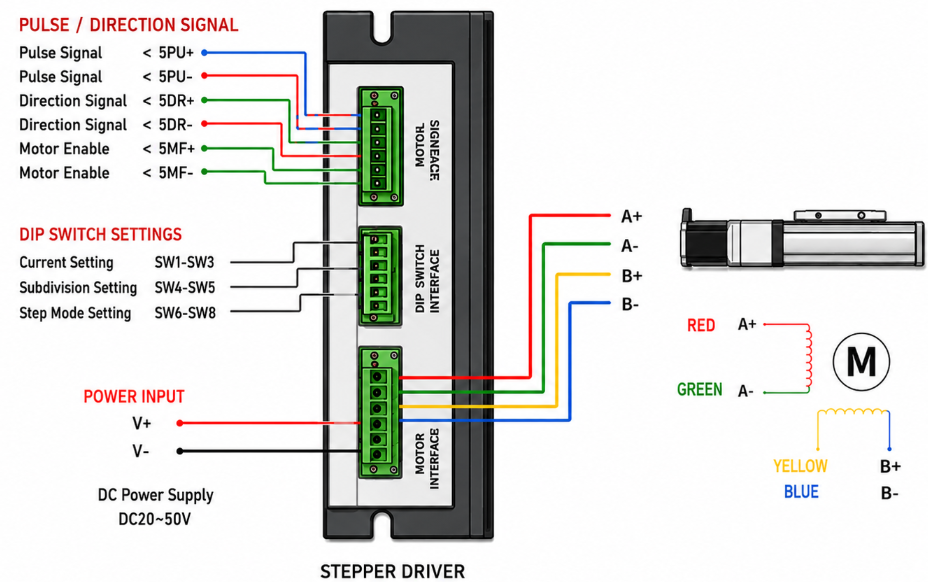

Example Wiring

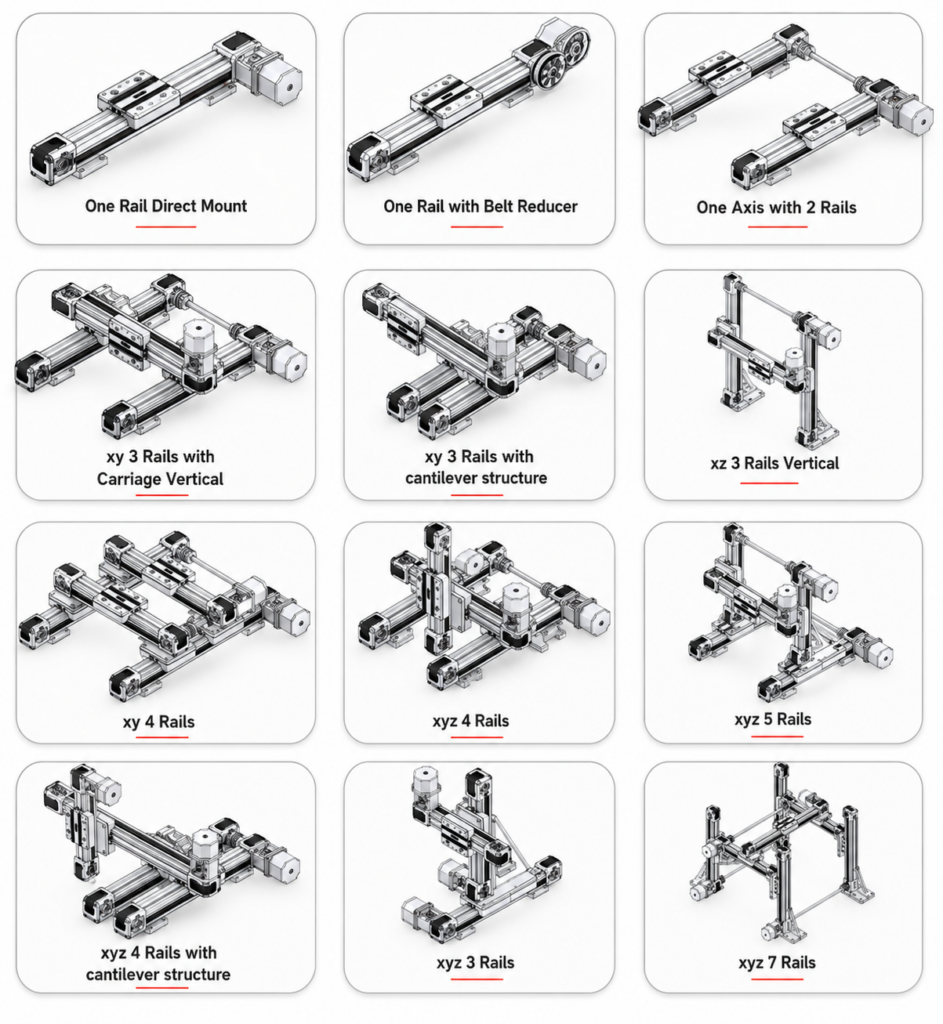

Application
