คำอธิบาย

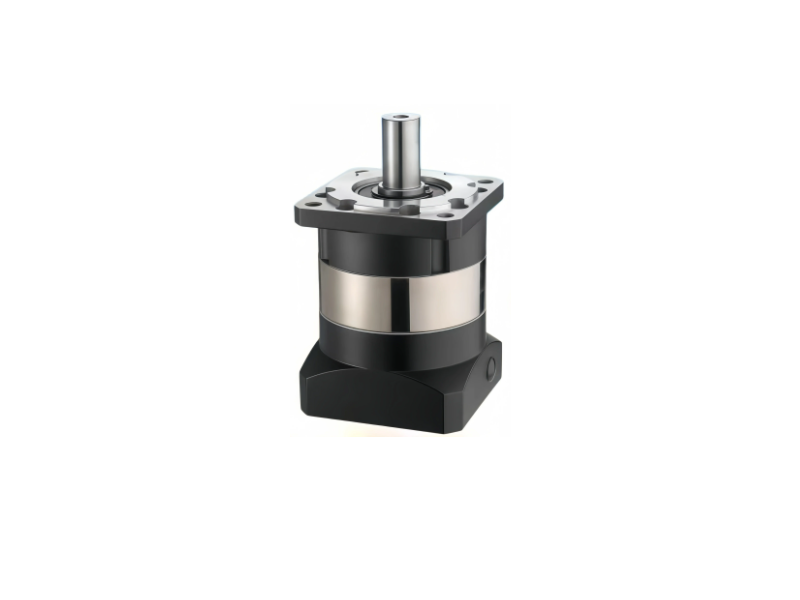

เกียร์ทดดาวเคราะห์แบบ 2 สเตจ หน้าแปลนขนาด 40 มม. สำหรับเพิ่มแรงบิดและลดความเร็วรอบของเซอร์โวมอเตอร์หรือสเต็ปเปอร์มอเตอร์ มีอัตราทดให้เลือกตั้งแต่ 20:1 ถึง 100:1
คุณสมบัติเด่น
- เกียร์ทดดาวเคราะห์แบบ 2 สเตจ
- ประสิทธิภาพการส่งกำลังไม่น้อยกว่า 94%
- รองรับความเร็วอินพุตสูงสุด 8,000 RPM
สเปกสินค้า (Specifications)
- Model: PRF40-L2
- Type: Planetary Gearbox 2 Stage
- Rated Torque: 10–16 Nm
- Rated Input Speed: 4,000 RPM
- Maximum Input Speed: 8,000 RPM
- Backlash: 12–20 Arcmin
- Efficiency: ≥94%
- Output Shaft: Ø10 มม.
- Operating Temperature: -20 ถึง +80°C
- Noise Level: ≤58 dB
- Service Life: 20,000 ชั่วโมง
L2 (Double Stage) Planetary Gearbox
อัตราทดและแรงบิดพิกัด
| รุ่น | อัตราทด | แรงบิดเอาต์พุตพิกัด |
|---|---|---|
| PRF40-L2-20 | 20:1 | 16 Nm |
| PRF40-L2-25 | 25:1 | 15 Nm |
| PRF40-L2-35 | 35:1 | 12 Nm |
| PRF40-L2-40 | 40:1 | 16 Nm |
| PRF40-L2-50 | 50:1 | 15 Nm |
| PRF40-L2-70 | 70:1 | 12 Nm |
| PRF40-L2-100 | 100:1 | 10 Nm |
การนำไปใช้งาน
- เหมาะสำหรับเครื่องจักร CNC สายพานลำเลียง หุ่นยนต์ เครื่องแพ็กสินค้า และระบบกำหนดตำแหน่ง

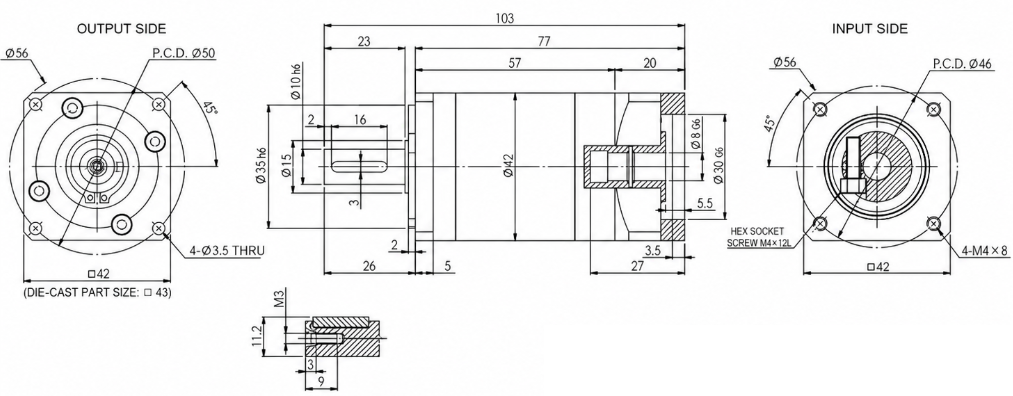

Dimension
- ขนาดหน้าแปลนเกียร์: 42 × 42 mm
- เพลาขาออก: Ø10 mm
- เพลาขาออก: Ø8 mm
ในชุดประกอบด้วย
- 1pcs x Planetary Reducer Gearbox PRF042
