คำอธิบาย

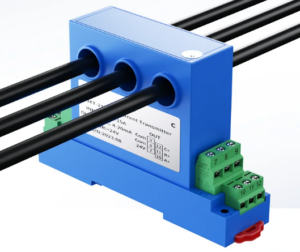

โมดูลวัดกระแสไฟฟ้า 3Phase AC Current Sensor Transmitter 0-60A KXT43I-RS-8 RS485
คุณสมบัติเด่น
- รองรับสื่อสารผ่าน RS485 Modbus RTU
- เหมาะสำหรับ PLC และระบบ Industrial Automation
- สัญญาณดิจิตอล ลดสัญญาณรบกวนได้ดีกว่า Analog
- รองรับการเดินสายระยะไกล
- ตัวโพรบสแตนเลส ทนทานต่อสภาพแวดล้อมอุตสาหกรรม
- อ่านค่าอุณหภูมิแบบ Real-time
- รองรับการเชื่อมต่อ Node-RED, SCADA, HMI, Arduino, ESP32
- เหมาะสำหรับตู้อบ ห้องเย็น เครื่องจักร และระบบควบคุมอุณหภูมิ
สเปกสินค้า (Specifications)
- KXT43I-8 RS485
- ช่วงการวัด Input Signal 3Phase AC 0-60A (หรือขนาดอื่นๆ ตามสั่ง เช่น 0–100A)
- Power Supply DC 18-32V (DC24V)
- มีระบบป้องกัน ESD และตัดวงจรเมื่อร้อนเกิน
อินเทอร์เฟส
- Output Signal RS485
- ประเภทอุปกรณ์: เป็น Slave
- แอดเดรสเริ่มต้น: 01H
- RS485 Half-Duplex, ไม่มี parity bit, 9600bps (ค่าเริ่มต้น)
- การใช้งาน: เชื่อมต่อกับ PLC, HMI, PC เพื่ออ่านค่าแรงดันหรือกระแส (AC/DC)

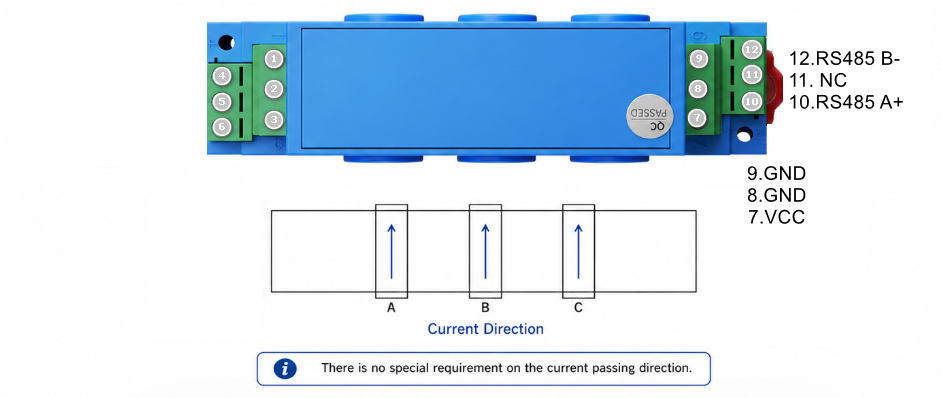

Wiring

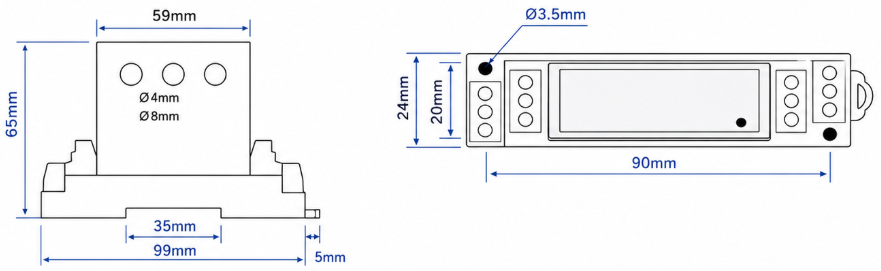

Dimension
- Hole Diameter 8mm
- Installation 35mm DIN Rail
การนำไปใช้งาน
- ระบบวัดกระแสไฟฟ้า 3 เฟส
- ระบบ Energy Monitoring
- ระบบ PLC Automation
- ระบบ SCADA
- ตู้ MDB / ตู้ควบคุมไฟฟ้า
- ระบบตรวจสอบโหลดมอเตอร์
- ระบบวิเคราะห์พลังงานในโรงงาน
- ระบบ IoT Industrial Monitoring
Modbus RTU – Function
- Address 01
- Baud 9600
- 8N1
1.ค่าที่อุปกรณ์ส่งออก (Modbus Register) 3-phase (3 ช่อง)
| Register Address | ความหมาย | ช่วงค่า | Read/Write |
|---|---|---|---|
| 0010H | Phase 1 Current | 0–10000 | Read-only |
| 0011H | Phase 2 current | 0–10000 | Read-only |
| 0012H | Phase 3 current | 0–10000 | Read-only |
ทุกค่าเป็นตัวเลข 0–10000 (Decimal) สเกลตามพิกัดกระแสของรุ่นที่ซื้อ (ของคุณคือ 0–60A)
2.สูตรคำนวณกระแส
AC/DC current and voltage type intelligent electric quantitytransmitter/sensor/transformer instructions
โดย
- I0 = พิกัดกระแสของรุ่น (กรณีคุณคือ 60A)
- DATA = ตัวเลขที่อ่านจากเรจิสเตอร์ Decimal
3.วิธีส่งคำสั่งอ่านค่า (Modbus RTU – Function 03)
คำสั่งหลัก (Modbus RTU)
🔹 อ่านค่า (Function Code 03H)
Single Channel (Current/Voltage):
Dual Channel:
Triple Channel:
4.ค่าในตาราง 0%, 20%, 40% คือ Reference output ของระบบ ADC ของตัวเซนเซอร์ ใช้ตรวจสอบว่าอุปกรณ์ทำงานตามสเปกหรือไม่
| Input Current | Output (Hex) | Output (Decimal) |
|---|---|---|
| 0% | 0000H | 0 |
| 20% | 07D0H | 2000 |
| 40% | 0FA0H | 4000 |
| 60% | 1770H | 6000 |
| 80% | 1F40H | 8000 |
| 100% | 2710H | 10000 |
หมายเหตุ: 2710H = 10000 decimal
5.Address และ Baud Rate (ปรับได้)
Default:
- Slave Address = 01H
- Baud Rate = 9600bps
เปลี่ยนแอดเดรสอุปกรณ์ (Function Code 10H)
→ เปลี่ยนจาก 01H เป็น 02H
🔹 รีเซ็ต Address กลับไป 01H (ใช้ในกรณีลืม address เดิม)
🔹 เปลี่ยน Baud Rate
→ เปลี่ยนเป็น 4800bps (Code: 05H)
| Code | Baud Rate |
|---|---|
| 03H | 1200 bps |
| 04H | 2400 bps |
| 05H | 4800 bps |
| 06H | 9600 bps |
| 07H | 19200 bps |
| 08H | 28800 bps |
| 09H | 57600 bps |
รีจิสเตอร์ที่สำคัญ
| รีจิสเตอร์ | คำอธิบาย | ชนิด | ช่วงค่า |
|---|---|---|---|
0056H |
ค่าไฟฟ้าแบบช่องเดียว | Read-only | 0–10000 |
0010H |
ค่าไฟฟ้าช่องที่ 1 Phase 1 current | Read-only | 0–10000 |
0011H |
ค่าไฟฟ้าช่องที่ 2 Phase 2 current | Read-only | 0–10000 |
0012H |
ค่าไฟฟ้าช่องที่ 3 Phase 3 current | Read-only | 0–10000 |
0057H |
Address | Read/Write | 00H–FFH |
0020H |
Baud Rate | Read/Write | 03H–09H |
6.สายไฟ & การต่อ RS485 ที่ถูกต้อง การเชื่อมต่อ
- Single Device: RS485 ↔ PC/PLC
- Multi Device: RS485 BUS → Slave 1, 2, 3, …, N
-
- A → A
- B → B
- ห้ามสลับ (ถ้าสลับ ไฟแดงกะพริบ ไม่มีการสื่อสาร)
7.สรุปการใช้งาน
- 0010H → กระแส Phase 1
- 0011H → กระแส Phase 2
- 0012H → กระแส Phase 3
ได้ค่าเป็นตัวเลข 0–10000
→ เอาไปคำนวณ:I (A) = DATA × 60 / 10000
