คำอธิบาย
ตัวแปลงสัญญาณแรงดันสูงอุณหภูมิ (High Temperature Pressure Transmitter)
ตัวแปลงสัญญาณแรงดันรุ่นนี้ใช้แกนตรวจวัดแรงดันแบบซิลิกอนชนิดไพอีโซรีซิสทีฟคุณภาพสูง พร้อมวงจร ASIC ภายในสำหรับแปลงสัญญาณมิลลิโวลต์ให้เป็นสัญญาณเอาต์พุตมาตรฐาน เช่น แรงดันไฟฟ้า, กระแส หรือความถี่ ซึ่งสามารถเชื่อมต่อโดยตรงกับระบบ PLC, อุปกรณ์ควบคุม, เครื่องมือวัดอัจฉริยะ หรือการ์ดเชื่อมต่อกับคอมพิวเตอร์ สามารถส่งสัญญาณได้ในระยะไกลผ่านระบบกระแส (Current Output 4-20mA) ตัวอุปกรณ์มีขนาดเล็ก น้ำหนักเบา โครงสร้างซีลปิดสนิททำจากสแตนเลสทั้งหมด เหมาะสำหรับใช้งานในสภาพแวดล้อมที่มีการกัดกร่อนสูง ติดตั้งง่าย ทนต่อแรงสั่นสะเทือนและแรงกระแทกได้ดีเยี่ยม

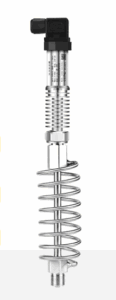

Spring type condenser tube หรือ spring type heat dissipation pipe ที่ใช้สำหรับการระบายความร้อนของอุปกรณ์ เช่น pressure sensor/transmitter เมื่อต้องใช้งานในอุณหภูมิที่ ≥ 200°C
- ระบายความร้อนก่อนที่ความร้อนจะถึงตัวเซนเซอร์/ทรานสมิตเตอร์ เพื่อป้องกันความเสียหายจากอุณหภูมิสูง
- การใช้งาน:ติดตั้งระหว่างจุดวัด (เช่น ท่อไอน้ำ หรือแก๊สร้อน) กับ Pressure Transmitter หรือ Temperature Transmitter
ข้อมูลทางเทคนิค (Technical Specifications)
| รายการ | รายละเอียด |
|---|---|
| ช่วงการวัด (Measuring Range) | -1-0-100MPa / -1-0-1000bar |
| ชนิดแรงดัน (Pressure Type) | เกจ (Gauge), แอบโซลูท (Absolute), ซีล (Seal) |
| สัญญาณเอาต์พุต (Output Signal) | 4–20 mA, 0–10V, 0–5V, 1–5V, RS485 (Modbus) |
| แรงดันไฟเลี้ยง (Power Supply) | 12–36VDC (ค่าเริ่มต้นคือ 24VDC) |
| อุณหภูมิใช้งาน (Operating Temperature) | -40 ถึง 350°C |
| อุณหภูมิชดเชย (Compensation Temp.) | -10 ถึง 70°C |
| ความแม่นยำ (Accuracy) | 0.2%, 0.5% FS |
| เวลาตอบสนอง (Response Time) | ≤10ms |
| ความเสถียรระยะยาว (Long-term Stability) | 0.2% FS / ปี |
| วัสดุ (Material) | ตัวเซ็นเซอร์ 316L, ตัวเรือนอลูมิเนียมอัลลอยด์ |
| ขนาดเกลียวต่อ (Thread Types) | M20×1.5, G1/2, G1/4, NPT1/4, PT1/4 ฯลฯ |
การต่อสายไฟ
1. แบบ 2 สาย (4-20mA):
- NO-1 (แดง) → 24V+
- NO-2 (ดำ) → 24V- (สัญญาณ)
2. แบบ 3 สาย (0-10V/0-5V):
- NO-1 (แดง) → 24V+
- NO-2 (ดำ) → 24V-
- NO-3 (เหลือง) → Vo (สัญญาณแรงดัน)
3. แบบ 4 สาย (RS485):
- NO-1 (แดง) → 24V+
- NO-2 (ดำ) → 24V-
- NO-3 (ฟ้า) → A (RS485+)
- NO-4 (เหลือง) → B (RS485-)
Datasheet
350C QDW90A2 Hirschmann High Temperature Pressure Transmitter
