คำอธิบาย

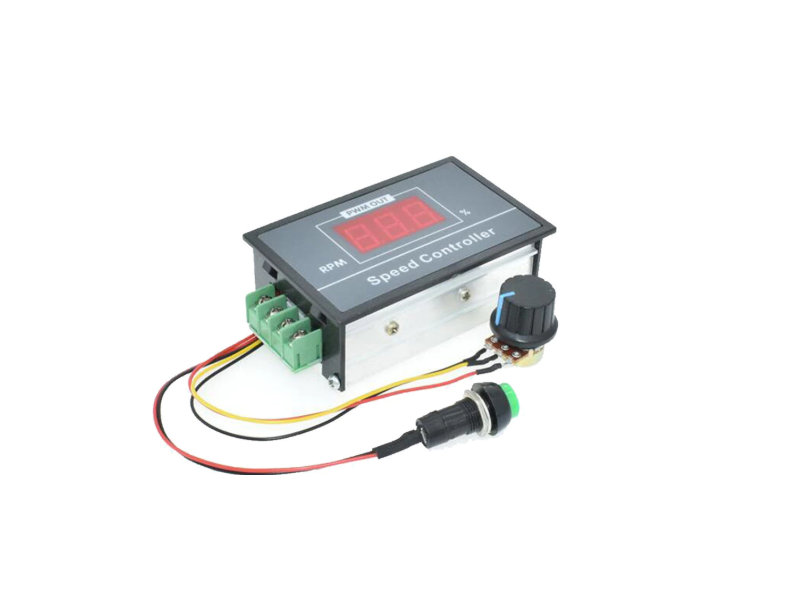

ตัวควบคุมความเร็วมอเตอร์ DC แบบ PWM รุ่น QA-26S รองรับแรงดันไฟ DC 6–60V กระแสสูงสุด 30A พร้อมจอ LED แสดงระดับการปรับความเร็วแบบ 0–100% และโพเทนชิออมิเตอร์สำหรับปรับความเร็ว เหมาะสำหรับติดตั้งบนแผงควบคุม เครื่องจักร งาน DIY และระบบควบคุมมอเตอร์ DC
Specifications
| รายการ | รายละเอียด |
|---|---|
| Model | QA-26S |
| Input Voltage | DC 6–60V |
| Output Current | 0–30A Max |
| Continuous Current | 20A |
| Speed Control Method | PWM |
| Control Method | B100K Potentiometer |
| Speed Adjustment Range | 0–100% |
| PWM Frequency | 15 kHz |
| Display | Digital LED 0–100% |
| Terminal Type | Barrier Terminal Block |
| Potentiometer Cable Length | Approx. 18 cm |
| Module Size | 96 × 61 × 34 mm |
| Panel Cutout Size | 92 × 56 mm |
| Net Weight | Approx. 120 g |
| Installation | Panel Mount |
Features
- รองรับมอเตอร์ DC แรงดัน 6–60VDC
- ปรับความเร็วได้ตั้งแต่ 0–100%
- ใช้ระบบ PWM Speed Control
- กระแสใช้งานต่อเนื่องสูงสุดประมาณ 20A
- กระแสสูงสุด 30A
- จอ LED แสดงค่าการปรับความเร็วแบบเปอร์เซ็นต์
- ปรับความเร็วด้วย B100K Rotary Potentiometer
- มีฟังก์ชันสวิตช์เปิด/ปิดที่ตัวลูกบิด
- เหมาะสำหรับpติดตั้งแบบ Panel Mount
- ใช้ Terminal Block สำหรับต่อสายไฟและมอเตอร์
Digital Display
จอแสดงผลจะแสดงค่า 0–100% ซึ่งเป็นระดับ Duty Cycle หรือระดับคำสั่งควบคุม PWM
หมายเหตุ: ตัวเลข 0–100% บนจอ ไม่ใช่ค่ารอบ RPM จริงของมอเตอร์
ตัวอย่าง:
- 0% = หยุดหรือ Duty Cycle ต่ำสุด
- 50% = PWM ประมาณ 50%
- 100% = PWM สูงสุด
รอบจริงของมอเตอร์อาจแตกต่างกันตามแรงดันไฟ โหลด และคุณสมบัติของมอเตอร์
Wiring / Power Requirement
แรงดันไฟของ Power Supply ควรเลือกให้ตรงกับแรงดันพิกัดของมอเตอร์ และต้องอยู่ภายในช่วง DC 6–60V
ตัวอย่าง:
- มอเตอร์ 12VDC → ใช้ Power Supply 12VDC
- มอเตอร์ 24VDC → ใช้ Power Supply 24VDC
- มอเตอร์ 36VDC → ใช้ Power Supply 36VDC
- มอเตอร์ 48VDC → ใช้ Power Supply 48VDC
Important Notes
- ใช้กับไฟ DC 6–60V เท่านั้น
- ห้ามต่อไฟบ้าน AC 220V เข้าที่โมดูลโดยตรง
- ตรวจสอบขั้ว Positive (+) / Negative (-) ก่อนจ่ายไฟ
- การต่อขั้วไฟกลับด้านอาจทำให้วงจรเสียหาย
- ควรเลือก Power Supply ที่มีกระแสเพียงพอกับมอเตอร์
- สำหรับการใช้งานกระแสสูงต่อเนื่อง ควรจัดให้มีการระบายความร้อนและการเดินสายที่เหมาะสม
- ค่าบนจอ 0–100% เป็นค่า PWM ไม่ใช่ความเร็วรอบจริงของมอเตอร์
