คำอธิบาย

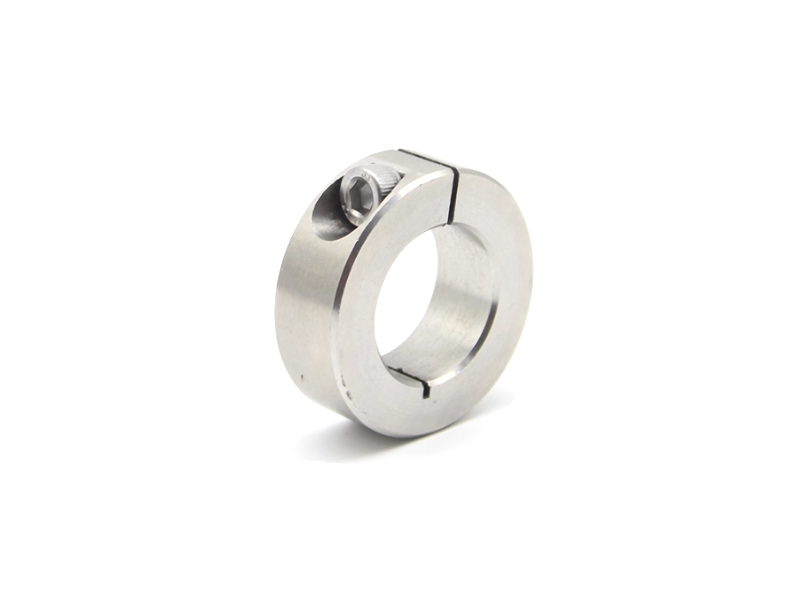

แหวนล็อกเพลาแบบผ่า ผลิตจากสแตนเลส ใช้สำหรับกำหนดตำแหน่งและป้องกันชิ้นส่วนเลื่อนบนเพลา ติดตั้งและถอดออกได้สะดวก
คุณสมบัติ
- โครงสร้างแบบผ่า ขันล็อกเข้ากับเพลาได้แน่น
- ไม่ทำให้เพลาเสียหายเหมือนการล็อกด้วยสกรูกด
- ผลิตจากสแตนเลส แข็งแรงและทนต่อการกัดกร่อน
สเปกสินค้า (Specifications)
- Material: Stainless Steel
- Type: Open Type / Clamping Type
- Dimension Format: Inner Diameter × Outer Diameter × Width
- Unit: mm
Dimension
- d = เส้นผ่านศูนย์กลางรูเพลา
- D = เส้นผ่านศูนย์กลางภายนอก
- B = ความกว้างของแหวนล็อก
| รูเพลา | ขนาดสินค้า d × D × B |
|---|---|
| 6 mm | 6 × 16 × 9 mm |
| 8 mm | 8 × 18 × 9 mm |
| 10 mm | 10 × 24 × 9 mm |
| 12 mm | 12 × 28 × 11 mm |
| 13 mm | 13 × 30 × 11 mm |
| 14 mm | 14 × 30 × 11 mm |
| 15 mm | 15 × 34 × 11 mm |
| 16 mm | 16 × 34 × 13 mm |
| 17 mm | 17 × 36 × 13 mm |
| 18 mm | 18 × 36 × 13 mm |
| 20 mm | 20 × 40 × 15 mm |
| 22 mm | 22 × 42 × 15 mm |
| 25 mm | 25 × 45 × 15 mm |
| 30 mm | 30 × 54 × 15 mm |
| 32 mm | 32 × 54 × 15 mm |
| 35 mm | 35 × 57 × 15 mm |
| 38 mm | 38 × 60 × 15 mm |
| 40 mm | 40 × 60 × 15 mm |
| 45 mm | 45 × 73 × 19 mm |
| 50 mm | 50 × 78 × 19 mm |
| 60 mm | 60 × 88 × 19 mm |
| 70 mm | 70 × 98 × 19 mm |
| 80 mm | 80 × 108 × 19 mm |
| รุ่นวัสดุ | วัสดุ | การเคลือบผิว | อุปกรณ์ |
|---|---|---|---|
| SCS | S45C | เคลือบ Black Oxide | สกรูหกเหลี่ยม SUS |
| SSCS | SUS 304 | ไม่เคลือบ | สกรูหกเหลี่ยม SUS |
| SCSAW | Aluminum Alloy | Anodized | สกรูหกเหลี่ยม SUS |
ในชุดประกอบด้วย
- 1pcs x Shaft Lock
- 1pcs x สกรู Hex Screw
การนำไปใช้งาน
- งานยึดเพลาในเครื่องจักรอัตโนมัติ
- ระบบลำเลียง Conveyor
- เครื่อง CNC และ Linear Motion
- งาน Jig Fixture
- ระบบหุ่นยนต์อุตสาหกรรม
- งาน Automation และระบบส่งกำลัง
