คำอธิบาย

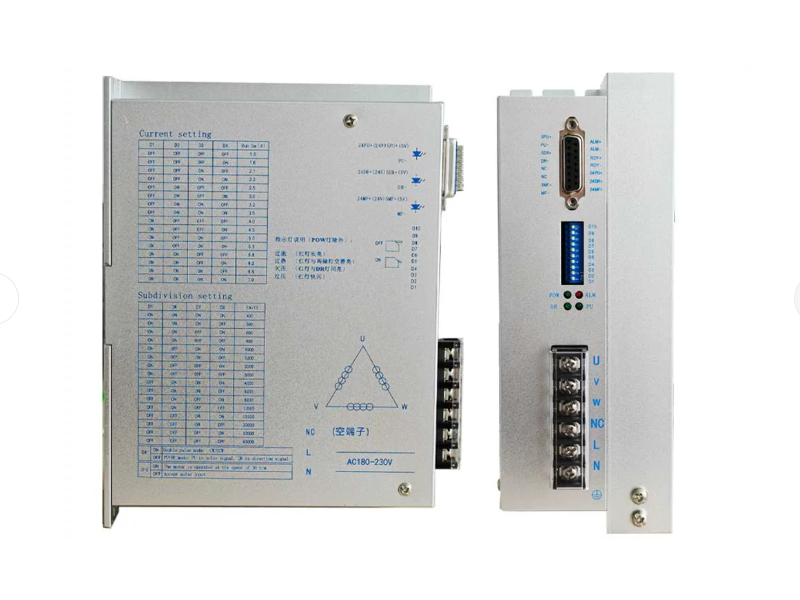

ไดรเวอร์สเต็ปเปอร์มอเตอร์ 3 เฟส รุ่น HBQ30722A สำหรับควบคุมมอเตอร์ Stepper ขนาดกลางถึงขนาดใหญ่ ใช้ระบบควบคุมแบบ DSP รองรับแรงดันไฟ AC สูง เหมาะสำหรับเครื่องจักรอัตโนมัติ CNC เครื่องแพ็กกิ้ง เครื่องตัด และระบบ Motion Control ในโรงงาน
จุดเด่น
- รองรับไฟเลี้ยง AC80–290V
- กระแสสูงสุด 7A
- ใช้งานกับ Stepper Motor 3 เฟส
- ระบบ DSP Control
- Microstep สูงสุด 60,000 Pulse/Rev
- รองรับ Pulse Frequency สูง
- มี Alarm Output
- มี Ready Output
- มี Auto Half Current
- เหมาะกับงานเครื่องจักรที่ต้องการแรงบิดสูงและการเคลื่อนที่ต่อเนื่อง
Specifications
| รายการ | สเปก |
|---|---|
| รุ่น | HBQ30722A, 3722 |
| ประเภท | 3-Phase Stepper Motor Driver |
| Control Technology | DSP |
| Input Voltage | AC 80–290V |
| Output Current | 1.3–7.0 A |
| Current Setting | DIP Switch |
| Pulse Frequency | สูงสุดประมาณ 200 kHz |
| Control Signal | Pulse / Direction |
| Microstep | 16 ระดับ |
| Resolution | สูงสุด 60,000 Pulse/Rev |
| Motor Type | 3-Phase Stepper Motor |
| Input Isolation | Optocoupler |
| Alarm Output | มี |
| Ready Output | มี |
| Auto Half Current | มี |
| Feedback Encoder | ไม่มี |
| Control Mode | Open Loop |
การตั้งค่ากระแส Output
สามารถเลือกกระแสด้วย DIP Switch ได้หลายระดับ:
1.3 / 1.6 / 2.1 / 2.3 / 2.5 / 3.0 / 3.2 / 3.5 / 4.0 / 4.5 / 5.0 / 5.3 / 5.8 / 6.2 / 6.5 / 7.0A
ควรตั้งกระแสให้เหมาะสมกับ Rated Current ของมอเตอร์ที่ใช้งาน
Microstep / Pulse per Revolution
รองรับการตั้งค่าความละเอียด:
400 / 500 / 600 / 800 / 1,000 / 1,200 / 2,000 / 3,000 / 4,000 / 5,000 / 6,000 / 10,000 / 12,000 / 20,000 / 30,000 / 60,000 Pulse/Rev
ช่วยให้สามารถเลือกได้ทั้งงานที่ต้องการความเร็วสูงและงานที่ต้องการความละเอียดในการเคลื่อนที่
ฟังก์ชัน Auto Half Current
เมื่อไม่มี Pulse Input ต่อเนื่องประมาณ 1.5 วินาที ไดรเวอร์สามารถลดกระแสมอเตอร์ลงเหลือประมาณครึ่งหนึ่งโดยอัตโนมัติ
ช่วยลด:
- ความร้อนของมอเตอร์
- ความร้อนของ Driver
- การใช้พลังงานขณะมอเตอร์หยุด
สามารถเปิดหรือปิดฟังก์ชันนี้ด้วย DIP Switch
Control Terminal
ขั้วสัญญาณหลักประกอบด้วย:
- PUL+ / PUL− : Pulse Input
- DIR+ / DIR− : Direction Input
- MF+ / MF− : Motor Free / Enable
- ALM+ / ALM− : Alarm Output
- RDY+ / RDY− : Ready Output
รองรับการต่อใช้งานกับ PLC, Motion Controller และ CNC Controller
ข้อควรระวัง
- ควรตรวจสอบแรงดันไฟ กระแสมอเตอร์ และรูปแบบการต่อสายก่อนใช้งาน
- ห้ามเสียบหรือถอดสายมอเตอร์ขณะที่ Driver มีไฟเลี้ยง เนื่องจากอาจทำให้ Driver เสียหายได้
- สำหรับสัญญาณควบคุมจาก PLC 24V ควรตรวจสอบรูปแบบวงจรและค่าความต้านทาน Input ให้ถูกต้องก่อนต่อใช้งาน
FAQ
Q: ใช้กับมอเตอร์ 2 เฟสได้หรือไม่?
A: ไม่ได้ รุ่นนี้ออกแบบสำหรับมอเตอร์ Stepper 3 เฟส
Q: กระแสสูงสุดเท่าไร?
A: สูงสุดประมาณ 7.0A
Q: ใช้ไฟ 220VAC ได้หรือไม่?
A: ได้ เนื่องจากช่วงแรงดัน Input อยู่ที่ AC80–290V
Q: ใช้กับ PLC ได้หรือไม่?
A: ได้ รองรับสัญญาณ Pulse / Direction แต่ควรตรวจสอบแรงดัน Control Signal และรูปแบบการต่อสายก่อนใช้งาน
Q: รองรับ Encoder หรือ Closed Loop หรือไม่?
A: ไม่รองรับ เป็นระบบ Open Loop Stepper Driver
Q: ใช้กับ CNC Controller ได้หรือไม่?
A: ได้ หาก Controller สามารถส่งสัญญาณ Pulse / Direction ที่เข้ากันได้
