คำอธิบาย

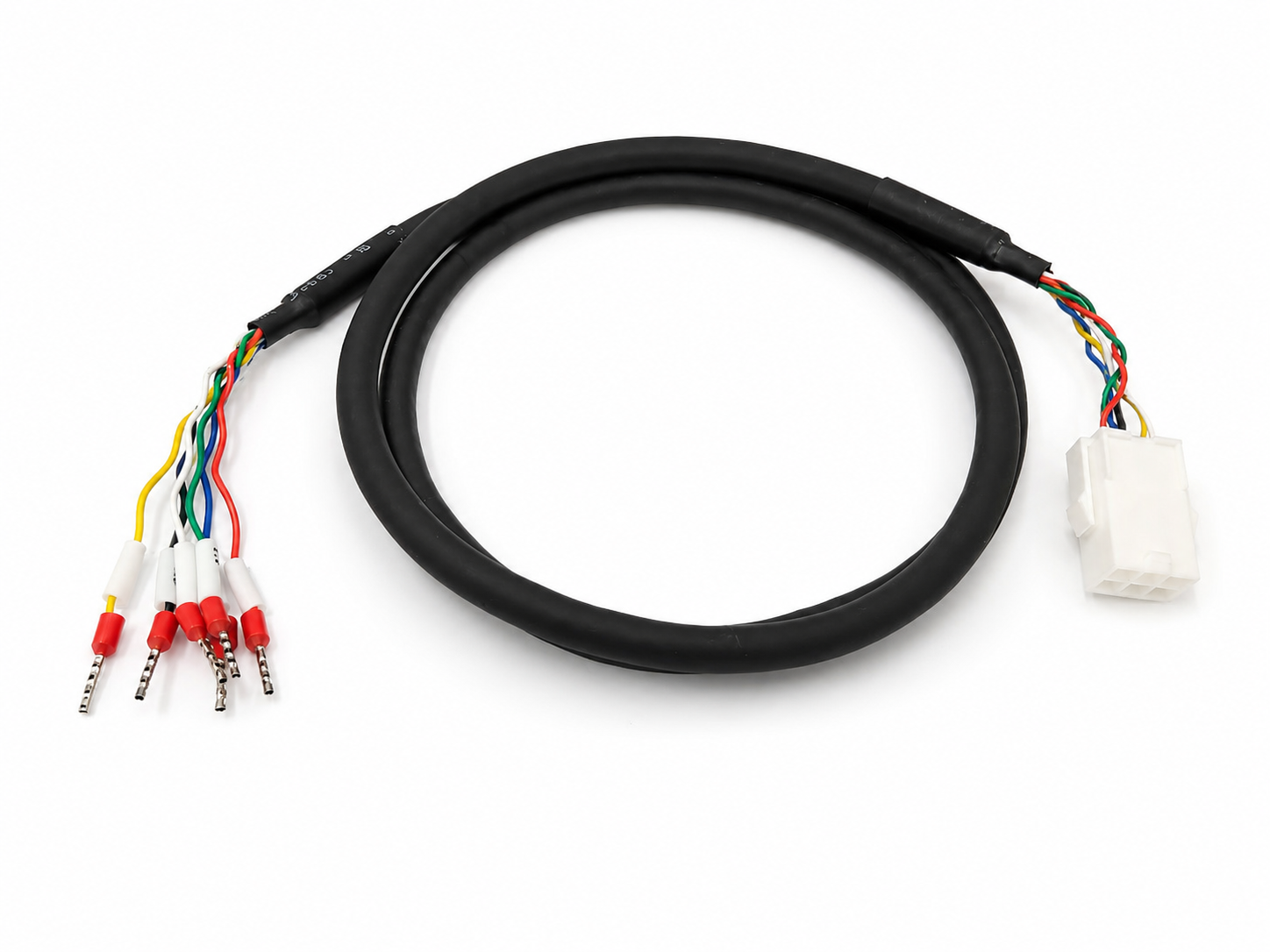

ชุดสายไฟ 24AWG แบบ 6 แกน (6 Core) สำหรับเชื่อมต่อเอ็นโค้ดเดอร์ของมอเตอร์เซอร์โวซีรีส์ MTCL ผลิตจากสายทองแดงคุณภาพสูง ให้การส่งสัญญาณมีความเสถียร ลดสัญญาณรบกวน เหมาะสำหรับงาน Motion Control ระบบอัตโนมัติ เครื่องจักร CNC หุ่นยนต์ และระบบควบคุมที่ต้องการความแม่นยำสูง
คุณสมบัติเด่น
- สายไฟ 6 แกน (6 Core) ขนาด 24AWG
- ออกแบบสำหรับ Encoder Servo Motor ซีรีส์ MTCL
- ตัวนำทองแดงคุณภาพสูง ส่งสัญญาณได้อย่างเสถียร
- ลดผลกระทบจากสัญญาณรบกวน เหมาะสำหรับสัญญาณ Encoder
- สายมีความยืดหยุ่น ติดตั้งและเดินสายได้สะดวก
- หัวคอนเน็กเตอร์ประกอบจากโรงงาน พร้อมใช้งาน
- เหมาะสำหรับงาน Automation, CNC และ Motion Control
สเปกสินค้า (Specifications)
- ประเภทสินค้า: Encoder Wire Harness
- สำหรับ: MTCL Servo Motor Encoder
- จำนวนแกน: 6 Core (6C)
- ขนาดสาย: 24AWG
- พิกัดแรงดัน: 300V
- วัสดุตัวนำ: Copper
- สีสาย: ตามมาตรฐานผู้ผลิต
- ประเภทสัญญาณ: Encoder Signal
- ความยาวสาย: 1 m
- การเชื่อมต่อ: Connector 6Pin
ขั้วต่อของ Incremental Encoder แบบ Differential Line Driver (A+/A-, B+/B-) โดยมีรายละเอียดดังนี้
| สีสาย Encoder | สัญญาณ | ต่อเข้าขั้ว Driver |
|---|---|---|
| ⚪ White | +5V | VCC |
| ⚫ Black | EGND (GND) | EGND |
| 🟢 Green | EA- | EA- |
| 🔴 Red | EA+ | EA+ |
| 🔵 Blue | EB- | EB- |
| 🟡 Yellow | EB+ | EB+ |
การนำไปใช้งาน
- Stepper Servo Motor MTCL Series
- เครื่อง CNC
- เครื่องเลเซอร์
- เครื่องแพ็คกิ้ง
- เครื่องพิมพ์อุตสาหกรรม
- หุ่นยนต์และ AGV
- ระบบ Motion Control
- ระบบอัตโนมัติในโรงงาน
