MTSP01 มอเตอร์เครื่องซีลสายพานต่อเนื่อง 245W รุ่น 100ZYT08GK40 พร้อมเกียร์ทด 40:1 (ความเร็ว 50RPM) สำหรับ FR-770 / FR-900

MTSP01 มอเตอร์เครื่องซีลสายพานต่อเนื่อง 245W รุ่น 100ZYT08GK40 พร้อมเกียร์ทด 40:1 (ความเร็ว 50RPM) สำหรับ FR-770 / FR-900

รหัสสินค้า: MTSP01 หมวดหมู่: , ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

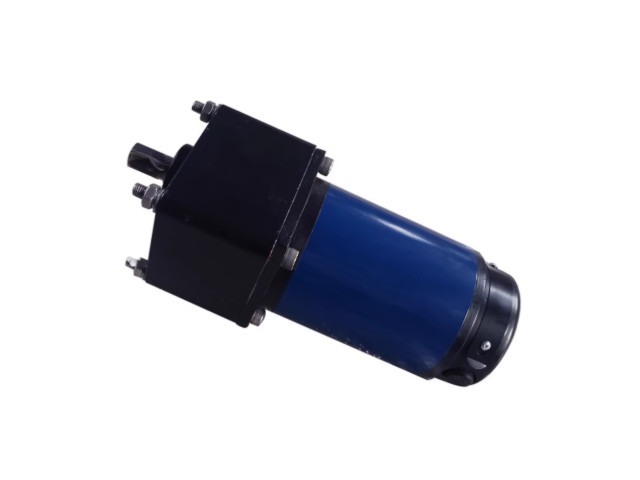

Motor 100ZYT08GK40

ชื่อสินค้า

  • 100ZYT08GK40
  • Sealing machine motor
  • Conveyor sealing machine motor
  • 245W DC motor + gearbox
  • 220V → ใช้กับ box control แปลงไฟภายในเครื่องซีล

สเปก

รายการ ค่า
ประเภทมอเตอร์ DC Brushed Motor (มี Carbon Brush)
กำลัง 245W
ความเร็วรอบมอเตอร์ 2000 RPM
อัตราทดเกียร์ 40:1
ความเร็วเอาท์พุตหลังเกียร์ ≈ 50 RPM
แรงบิดหลังเกียร์ สูงกว่ามอเตอร์เดิม ~40 เท่า (ประมาณ 35–45 kg·cm)
แรงดันใช้งาน 220V AC ผ่านวงจรภายในเครื่องซีล
ทิศหมุน CW/CCW ได้ (ขึ้นกับการต่อสาย)
การใช้งานหลัก เครื่องซีลสายพานต่อเนื่อง / Continuous Band Sealer

ขนาดเพลา (โดยทั่วไป)

  • Output Shaft: 15 mm (แบบ D-shaft)
  • ความยาวเพลา: 25 mm
  • หน้าแปลน 104 x 104 mm
  • รูยึดเกียร์: 120 x 120 mm

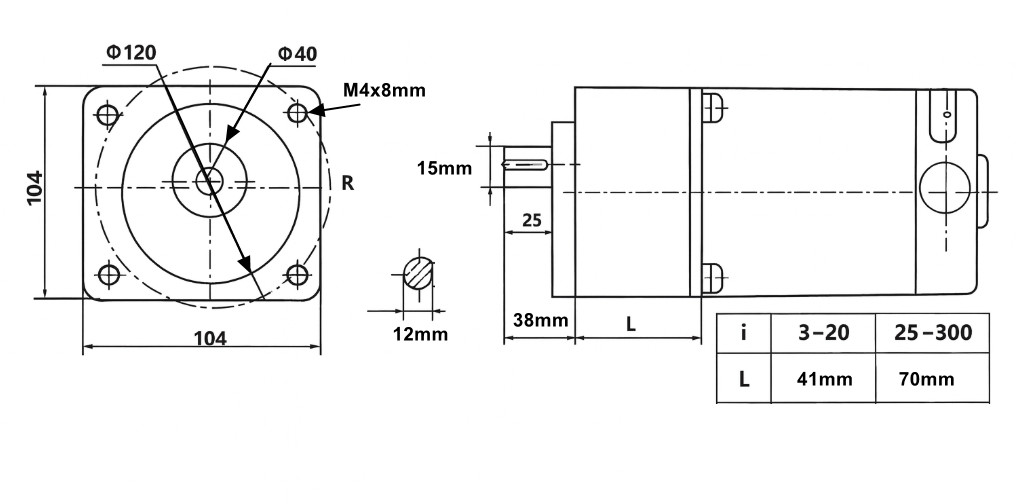

Dimension

สิ่งที่ต้องตรวจสอบก่อนเปลี่ยนมอเตอร์

  1. หน้าแปลนยึดตรงกับตัวเครื่องเดิมหรือไม่
  2. เพลามอเตอร์ขนาดเท่ากันหรือไม่
  3. เกียร์ Ratio เดิมเป็น 40:1 หรือไม่ ส่วนมากเครื่องซีลสายพานใช้ 40:1 = 50RPM (มาตรฐาน)

🔁 รุ่นทดแทนที่ใช้แทนกันได้

  • 100ZYT08GK40
  • ZYT90–245W + Gearbox 40:1
  • ZYT100–250W + Gearbox 40:1
  • Band sealer motor 245W 50RPM

เหมาะกับเครื่องซีลสายพานอุตสาหกรรมทั่วไป

  • FR-770
  • FR-900
  • DBF-900

Wiring Diagram – แผนผังการต่อไฟมอเตอร์ 100ZYT08GK40 (DC Motor + Gear)

การต่อไฟฟ้า (ใช้งานกับเครื่องซีล)

มอเตอร์นี้ไม่ต่อ 220V ตรง ๆ เครื่องซีลจะมี Control Board / Capacitor / Rectifier แปลงไฟให้มอเตอร์อยู่แล้ว

ทั่วไปจะมีสายออกมา 2 เส้นจาก Control Box:

สายออกจากบอร์ดเครื่องซีล → เข้าสายมอเตอร์ 2 เส้น (DC)
สลับขั้ว = เปลี่ยนทิศหมุน

ถ้านำไปใช้ข้างนอกต้องมีชุดแปลง:

  • เครื่อง Rectifier (AC → DC)
  • ตัวปรับสปีด SCR หรือ PWM

หมายเหตุ: มอเตอร์รุ่นนี้เป็น DC Motor แต่เครื่องซีลให้ไฟเป็น AC220V → ผ่านบอร์ดควบคุม → ออกเป็น DC
ดังนั้น ไม่ต่อ AC 220V เข้ามอเตอร์โดยตรง

แผนผังการต่อแบบใช้งานทั่วไปในเครื่องซีลสายพาน

      AC 220V
          │
          ▼
 ┌─────────────────────┐
 │  Control Board FR-770│
 │  (Rectifier + PWM)   │
 └───────┬──────────────┘
         │  DC Output (2 สาย)
         │
         ▼
 ┌───────────────────────┐
 │   100ZYT08GK40 Motor   │
 │   (DC Brushed Motor)   │
 └───────────────────────┘
         ▲        ▲
         │        │
      +  │        │  -
   เปลี่ยนทิศหมุน = สลับสาย 2 เส้น

การควบคุมความเร็ว

ความเร็วถูกควบคุมจาก PWM / SCR บนบอร์ดเครื่องซีล
ดังนั้นมอเตอร์เปลี่ยนได้โดย ไม่ต้องเซ็ตอะไรเพิ่ม

ตารางเปรียบเทียบ 100ZYT08GK40 vs 100ZYT06GK40

รายการ 100ZYT08GK40 (รุ่นนิยม) 100ZYT06GK40 (แรงน้อยกว่า)
กำลัง (Power) 245W 180–200W
ความเร็วรอบมอเตอร์ 2000 RPM 2000 RPM
อัตราทดเกียร์ 40:1 → 50 RPM 40:1 → 50 RPM
แรงบิดหลังเกียร์ สูงกว่า (ประมาณ 35–45 kg·cm) 25–30 kg·cm
ความร้อนขณะทำงานหนัก ต่ำกว่า (อึดกว่า) ร้อนง่ายกว่า
การใช้งาน FR-770 / FR-900 / DBF-900 รุ่นเล็ก FR-770 (งานเบา)
อายุการใช้งาน ยาวกว่า ปานกลาง
ราคา สูงกว่าเล็กน้อย ต่ำกว่า
