คำอธิบาย
เซนเซอร์วัดกระแสไฟฟ้า AC แบบ Split Core เปิดแกนเพื่อคล้องสายไฟได้สะดวก ไม่จำเป็นต้องตัดสายหรือต่อวงจรวัดแบบอนุกรม ใช้หลักการ Hall Effect แปลงกระแสเป็นสัญญาณ Analog มาตรฐาน เหมาะสำหรับระบบ PLC, Monitoring และงานตรวจวัดพลังงานในโรงงานอุตสาหกรรม
คุณสมบัติเด่น
- โครงสร้าง Split Core เปิดแกนได้ ช่วยให้ติดตั้งกับสายไฟหรือบัสบาร์ได้สะดวก
- ความแม่นยำพื้นฐาน ≤ 0.2% F.S. และตอบสนองรวดเร็ว ≤10ms
- ช่วงความถี่กว้าง DC-20kHz และมีคุณสมบัติต้านทานสัญญาณรบกวน รวมถึง surge/lightning wave
สเปกสินค้า (Specifications)
- รุ่น: K7A Open Loop AC Current Transmitter
- สัญญาณเอาต์พุต Output signal: 4-20mA
- ประเภท: รูร้อยสาย Current Transmitter แบบ Open Loop
- หลักการวัด Hall Principle
- ช่วงวัดกระแส AC 0-100A / 0-500A / 0-1000A (Customized)
- ขนาดรู:
- 25mm 0-500A
- 38mm 0-1000A
- Temperature drift 0.2% F.S./℃ (-30℃~+85℃)
- Dielectric strength 3000V AC/1min
- Working temperature：-30℃~+85℃
- Electromagnetic compatibility GB/T 18268.1 (IEC61326-1)

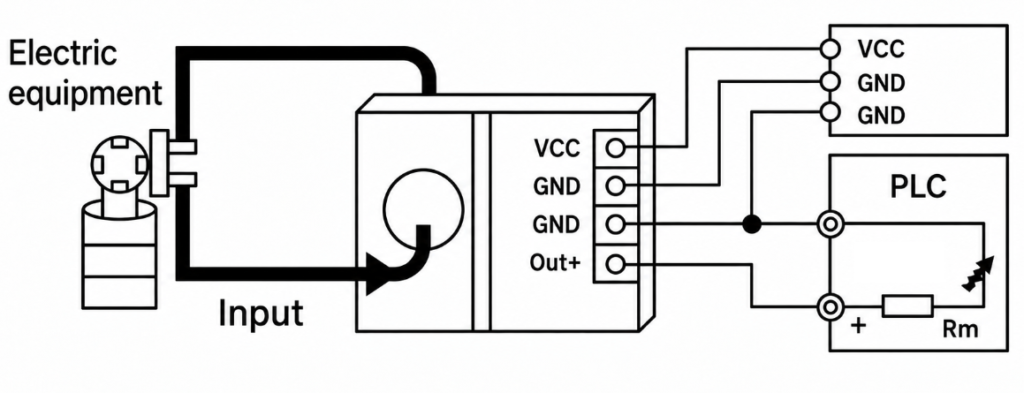

ขั้วต่อสาย:
- 1 = Power +
- 2 = Signal +
- 3 = GND 0V
- 4 = Output Signal
การนำไปใช้งาน
- วัดกระแสโหลดในตู้คอนโทรลและตู้ไฟฟ้า
- ส่งสัญญาณไปยัง PLC, HMI, Data Logger หรือ Controller
- ใช้ตรวจสอบกระแสของมอเตอร์ ฮีตเตอร์ อินเวอร์เตอร์ หรือระบบจ่ายไฟ
- เหมาะกับงาน Automation, ระบบพลังงาน, งานมอนิเตอร์กระแส และงานควบคุมกระบวนการ
ตัวเลือก รุ่น
|
รุ่น |
รูสอดสาย |
ช่วงวัด |
เอาต์พุต |
|---|---|---|---|
|
K7-1A1 |
25mm |
0–100A |
4–20mA |
|
K7-1B1 |
25mm |
0–500A |
4–20mA |
|
K7-1C1 |
25mm |
0–1000A |
4–20mA |
|
K7-2A1 |
38mm |
0–100A |
4–20mA |
|
K7-2B1 |
38mm |
0–500A |
4–20mA |
|
K7-2C1 |
38mm |
0–1000A |
4–20mA |

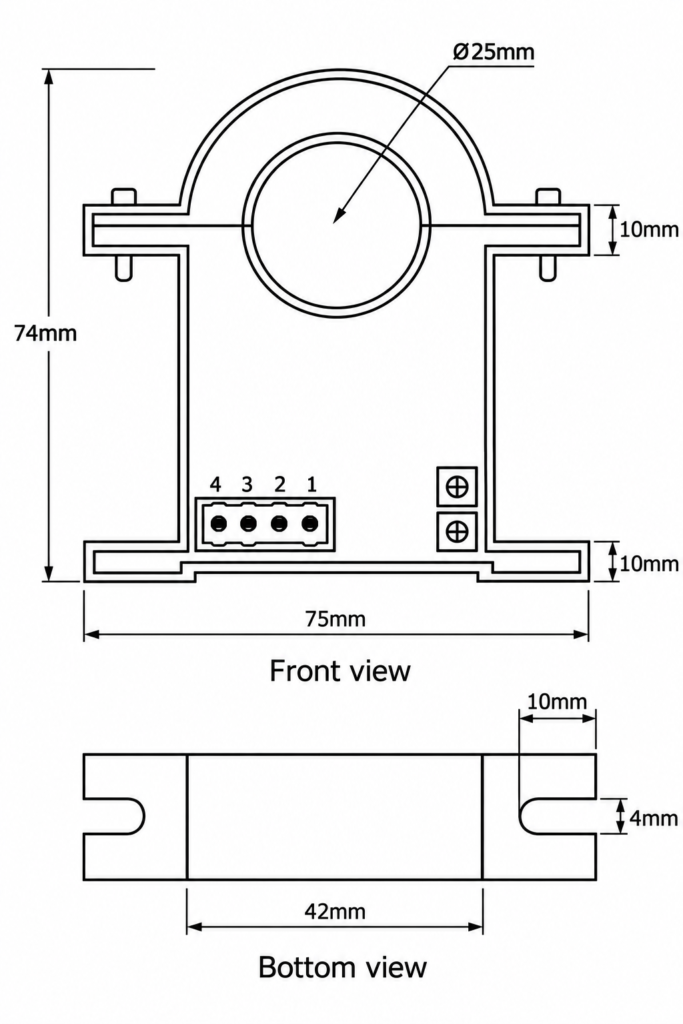

Dimension
