มอเตอร์แบบอะซิงโครนัสสามเฟส 3 Phase Asynchronous Motor AC Gear Motor 3Phase มอเตอร์อะซิงโครนัสสามเฟส 370W รุ่น YE3-71M2-4
คุณสมบัติเด่น
- มอเตอร์ 3 Phase Asynchronous Motor
- กำลังขับ 370W หรือ 0.37KW
- รองรับความถี่ 50Hz/60Hz
- ความเร็วรอบประมาณ 1370RPM
- ติดตั้งแบบขาตั้งแนวนอน B3 Horizontal
- เหมาะสำหรับเครื่องจักร สายพาน ปั๊ม พัดลม และระบบส่งกำลังทั่วไป
สเปกสินค้า (Specifications)
- Model: YE3-71M2-4
- Motor Type: 3 Phase Asynchronous Motor
- Power: 370W / 0.37KW
- Frequency: 50Hz / 60Hz
- Speed: 1370RPM
- Mounting Type: B3 Horizontal Foot Mounted
- Power Supply: 3 Phase
Dimension รุ่น 71
- ขนาดเพลามอเตอร์ 14mm
- ลิ่มเพลา Keyway ขนาด 5mm
- ระยะฐานยึด B = 90mm
- ความสูงแกนเพลา H = 71mm
- ความยาวตัวมอเตอร์รวม L = 238mm
- รองรับการติดตั้งแบบขาตั้งแนวนอน B3 Horizontal
เนื่องจากมอเตอร์รหัสนี้มี รูปแบบการติดตั้ง (Mounting Type / IM Code) หลายแบบแตกต่างกัน กรุณาเลือกรหัสรุ่นให้ตรงกับการใช้งานของท่าน โดยอ้างอิงตามสเปคการติดตั้งเดิมของเครื่องจักร เพื่อให้สามารถติดตั้งแทนได้อย่างถูกต้อง
| รหัสติดตั้ง | ลักษณะการติดตั้ง | การใช้งานทั่วไป |
|---|---|---|
B3 |
ขาตั้งแนวนอน | ฐานเครื่องจักรทั่วไป |
| B5
|
หน้าแปลนใหญ่ | ต่อปั๊ม / เกียร์บ็อกซ์ |
B14 |
หน้าแปลนเล็ก | เครื่องจักรขนาดกะทัดรัด |
B34 |
ขาตั้ง + หน้าแปลนเล็ก | ติดตั้งได้ทั้งแนวตั้งและแนวนอน |
B35 |
ขาตั้ง + หน้าแปลนใหญ่ | ใช้งานอเนกประสงค์ ติดตั้งได้หลายแบบ |
แนะนำ:
- หากไม่แน่ใจรุ่นเดิม แนะนำตรวจสอบจาก ป้าย Nameplate มอเตอร์เดิม / รูปหน้าแปลน / ระยะรูยึด / ทิศทางติดตั้ง ก่อนสั่งซื้อ เพื่อป้องกันการสั่งผิดรุ่น.
การเลือกสายไฟภายนอกสำหรับมอเตอร์
| กระแสพิกัด (A) | พื้นที่หน้าตัดมาตรฐานของสายไฟ (mm²) |
|---|---|
| I ≤ 6 | 1 |
| 6 < I ≤ 10 | 1.5 |
| 10 < I ≤ 16 | 2.5 |
| 16 < I ≤ 25 | 4 |
| 25 < I ≤ 32 | 6 |
| 32 < I ≤ 40 | 10 |
หมายเหตุ:
สายไฟภายนอกต้องใช้สายตัวนำทองแดง และควรมีความยาวไม่เกิน 20 เมตร หากจำเป็นต้องต่อสายให้ยาวขึ้น ต้องเพิ่มขนาดพื้นที่หน้าตัดของสายไฟ และหากแรงดันไฟฟ้าในพื้นที่ใช้งานต่ำ ควรเพิ่มขนาดพื้นที่หน้าตัดของสายไฟให้เหมาะสม
การติดตั้งและการใช้งาน
- ก่อนใช้งานมอเตอร์ ควรตรวจสอบว่าแหล่งจ่ายไฟ แรงดันไฟฟ้า และความถี่ ตรงตามข้อมูลบนป้ายชื่อมอเตอร์หรือไม่
- ให้วัดค่าความต้านทานฉนวนระหว่างขดลวดสเตเตอร์กับตัวเรือนมอเตอร์ โดยค่าความต้านทานไม่ควรต่ำกว่า 50 เมกะโอห์ม (MΩ) มิฉะนั้นควรทำให้ขดลวดแห้งก่อนใช้งาน

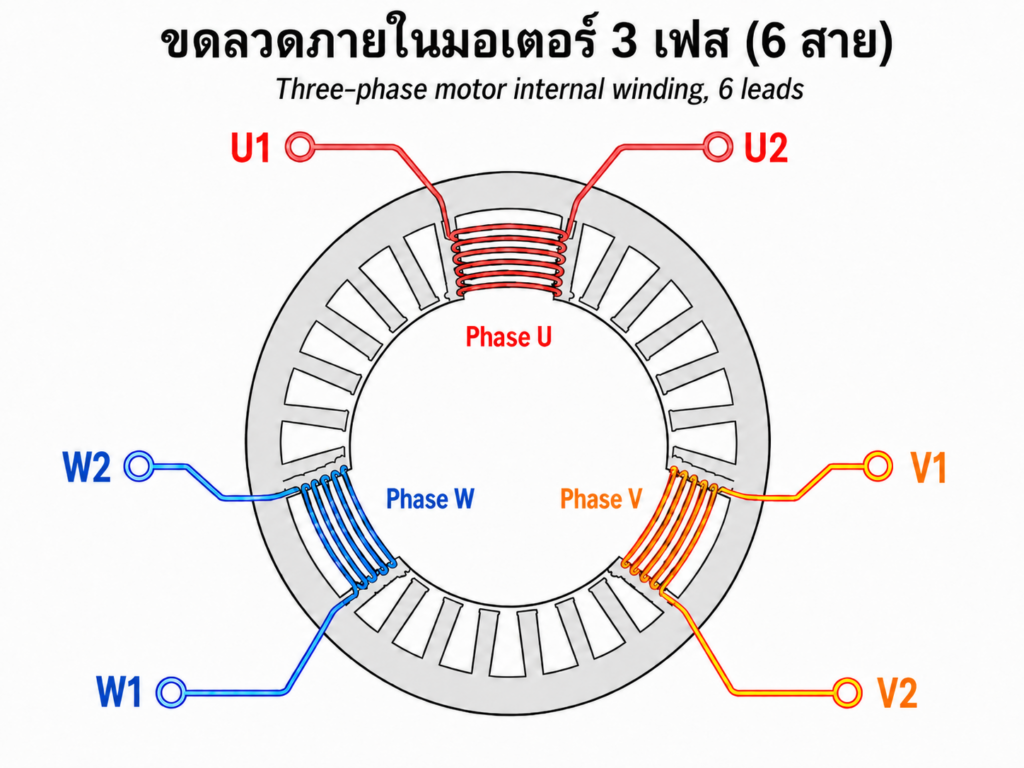

การต่อสายที่กล่องเทอร์มินัล
สำหรับมอเตอร์ 3Phase ที่มีกำลังต่ำกว่า 4 kW
- หากแรงดันไฟฟ้าขาเข้าเป็น 380V 3 เฟส ให้ต่อแบบ สตาร์ (Y)
- หากแรงดันไฟฟ้าขาเข้าเป็น 220V 3 เฟส ให้ต่อแบบ เดลต้า (△)

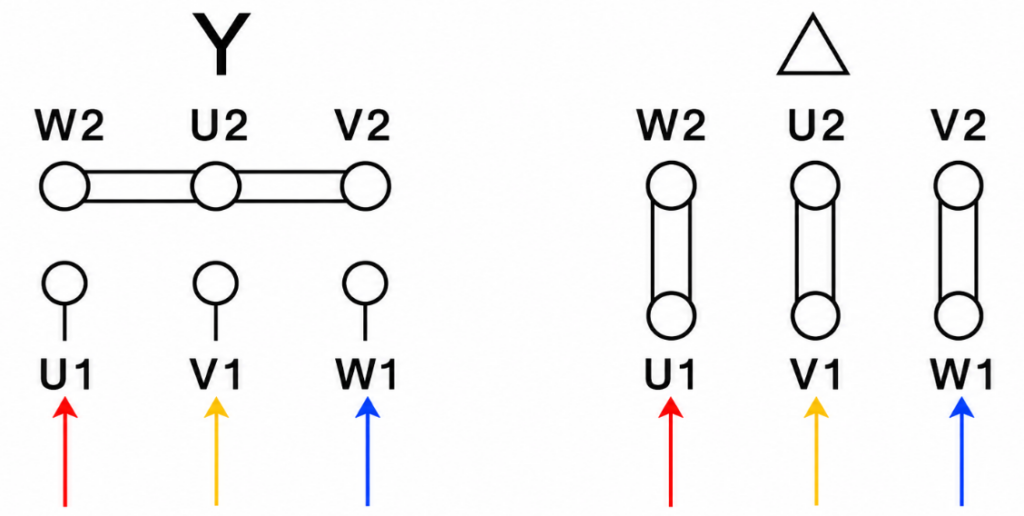

ต่อแบบสตาร์ (Y) เชื่อมขั้วดังนี้
- W2, U2 และ V2 เข้าด้วยกัน
- จ่ายไฟเข้าที่ขั้ว U1, V1 และ W1
ต่อแบบเดลต้า (△) เชื่อมขั้วดังนี้
- W2 กับ U1, U2 กับ V1, V2 กับ W1
- จากนั้นจ่ายไฟ 3 เฟสเข้าที่จุดเชื่อมทั้ง 3 จุด
ไม่ควรเปิด–ปิดมอเตอร์ถี่เกินไป จำนวนครั้งในการสตาร์ตไม่ควรเกิน 3 ครั้งต่อชั่วโมง ห้ามใช้งานมอเตอร์เกินโหลดอย่างเด็ดขาด หากโหลดสูงเกินไปจนมอเตอร์หยุดหมุน ต้องตัดแหล่งจ่ายไฟทันที
การบำรุงรักษาและการซ่อมแซม
- ควรตรวจสอบและทำความสะอาดมอเตอร์เป็นประจำ ไม่ควรปล่อยให้ฝุ่นสะสมบนตัวเรือนมอเตอร์
- ควรตรวจสอบเป็นประจำว่าสกรู นอต และอุปกรณ์ยึดต่าง ๆ ของมอเตอร์มีการคลายตัวหรือหลุดออกหรือไม่
- สำหรับมอเตอร์ที่ใช้งานต่อเนื่องเป็นเวลานาน ควรทำความสะอาดตลับลูกปืนและเปลี่ยนจาระบีทุก ๆ 6 เดือน เติมจาระบีประมาณครึ่งหนึ่งของพื้นที่ภายในตลับลูกปืน และตรวจสอบสภาพตลับลูกปืน หากพบความผิดปกติให้เปลี่ยนทันที
- สำหรับมอเตอร์ที่ไม่ได้ใช้งานเป็นเวลานาน ก่อนเปิดใช้งานควรตรวจสอบว่าจาระบีของตลับลูกปืนแข็งตัวหรือเสื่อมสภาพหรือไม่ และตรวจสอบว่าเพลามอเตอร์สามารถหมุนได้อย่างคล่องตัวหรือไม่
- ขณะถอดประกอบมอเตอร์ ควรระวังไม่ให้ขดลวดเสียหาย
การตรวจสอบและแก้ไขปัญหาทั่วไปของมอเตอร์
1. มอเตอร์ไม่ทำงานหรือไม่สามารถสตาร์ตได้
สาเหตุและวิธีแก้ไข
- ฟิวส์ในวงจรไฟฟ้าขาด ให้เปลี่ยนฟิวส์ใหม่
- โหลดหนักเกินไป ควรเปลี่ยนไปใช้มอเตอร์ที่มีกำลังสูงขึ้น
- ขั้วต่อสายไฟหลวม ให้ขันขั้วสายไฟให้แน่น
2. มอเตอร์สตาร์ตได้เมื่อไม่มีโหลด หรือสามารถสตาร์ตได้เมื่อใช้แรงช่วย แต่เริ่มหมุนช้า
สาเหตุและวิธีแก้ไข
- มอเตอร์ขาดเฟส ให้ตรวจสอบว่าขดลวดทั้ง 3 เฟสของมอเตอร์เป็นปกติหรือไม่ และตรวจสอบว่าสายไฟหรือวงจรมีสายขาดหรือไม่
- แรงดันไฟฟ้าสูงหรือต่ำเกินไป ให้ตรวจวัดแรงดันไฟฟ้าของแหล่งจ่าย
3. ความเร็วรอบของมอเตอร์ต่ำกว่าความเร็วปกติ
สาเหตุและวิธีแก้ไข
- โหลดหนักเกินไป ควรเปลี่ยนไปใช้มอเตอร์ที่มีกำลังสูงขึ้น
- ตลับลูกปืนเสียหาย ให้เปลี่ยนตลับลูกปืน
- แรงดันไฟฟ้าไม่เสถียร ให้ต่อเข้ากับแหล่งจ่ายไฟที่มีแรงดันคงที่
4. หลังจากสตาร์ต มอเตอร์ร้อนเร็วมาก หรือร้อนจนขดลวดไหม้
สาเหตุและวิธีแก้ไข
- ตรวจสอบค่าความต้านทานฉนวนของขดลวดลงดิน
- ที่อุณหภูมิห้อง ค่าปกติควรมากกว่า 50 เมกะโอห์ม (MΩ)
- หากต่ำกว่า 50 MΩ ควรนำขดลวดไปอบให้แห้งก่อนใช้งาน
- หากขดลวดลัดวงจรหรือลงกราวด์ ห้ามใช้งานมอเตอร์
- ถอดมอเตอร์เพื่อตรวจสอบว่าโรเตอร์เสียดสีกับสเตเตอร์หรือไม่ หากมีการเสียดสีกัน ห้ามใช้งานต่อ
5. มอเตอร์มีเสียงดังมากขณะหมุน
สาเหตุและวิธีแก้ไข
- ตรวจสอบว่ามอเตอร์ติดตั้งและยึดแน่นหรือไม่ และเป็นไปตามข้อกำหนดในการติดตั้งหรือไม่
- ตรวจสอบว่าตลับลูกปืนชำรุดหรือไม่
- ตรวจสอบว่าภายในช่องของสเตเตอร์มีสิ่งแปลกปลอมหรือไม่ หากมีให้นำออกและประกอบกลับใหม่
- หากตรวจสอบสาเหตุข้างต้นแล้วไม่พบปัญหา อาจเกิดจากขดลวดภายในผิดปกติ ห้ามใช้งานต่อ
6. ทิศทางการหมุนไม่ตรงตามความต้องการ
เปิดกล่องพักสาย แล้วสลับสายไฟของแหล่งจ่ายไฟ 2 เส้นใดก็ได้ มอเตอร์จะเปลี่ยนทิศทางการหมุนทันที
